スミチューブLB

カタログNo.813

大口径の厚肉・難燃チューブ
主にブスバー用途に使用

■大口径、厚肉
■難燃(塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用)
✔RoHS10物質対応済み

  • 防水性 一層
  • 難燃

用途

  • ■各種ブスバーの電気絶縁
    ■大口径金属管の絶縁、保護

製品詳細PDFダウンロード

基本仕様

製品分類 熱収縮チューブ
材質 電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性 難燃

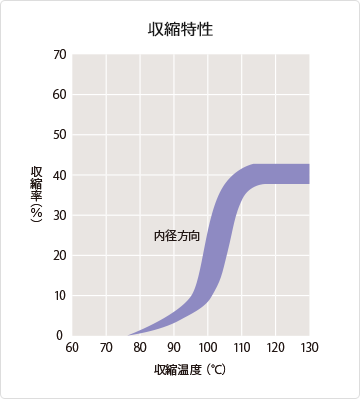

収縮温度 115℃以上
収縮率 約35%
長さ変化率 -20%以上
連続使用可能温度 -45 〜 120℃
規格 住友電工ファインポリマー仕様(仕様書番号R4-2782)
マーキング(例) なし
制作可能色
注)色調はパステル調(灰色がかった黒)です。
柔軟性 柔軟
環境対応 RoHS,ELV
分野 建機,産機,エレクトロニクス,電力・通信

耐油性・耐薬品性(室温)

ガソリン 軽油 潤滑油 アルコール アルカリ

:非常に優れている :すぐれている :使用に際し、注意が必要

特性

特性 項目 特性値 代表値*1
機械的特性 引張強さ
伸び
比重
硬度( ショアーD)
10.4MPa以上
200%以上

18.6MPa
454%
1.03
42
電気的特性 耐電圧
体積抵抗率
AC2.5kV×60秒、破壊なし
1.0×1014Ω・cm以上
合格
1.1×1017Ω・cm
化学的特性 吸水率
燃焼性
23℃×24時間、0.30%以下
FMVSS法*2
0.15%
合格

*1:保証値ではありません *2:FMVSSは、米国自動車規格であるFederal Motor Vehicle Safety Standardの頭文字を取ったものです

サイズ

呼称サイズ(mm) 収縮前サイズ(mm) 収縮後サイズ(mm) 単長(最小値)(m)
内径 肉厚(参考値) 内径(最大値) 肉厚(最小値)
30×1 36.0±4.0 0.70 21.0 1.50 25
40×1 47.0±4.0 0.70 27.0 1.50 25
50×1 57.0±4.0 0.70 33.0 1.50 25
60×1 67.0±4.0 0.70 40.0 1.50 25
70×1 77.0±4.0 0.70 46.0 1.50 20
80×1 86.0±4.0 0.70 53.0 1.50 20
90×1 96.0±4.0 0.70 60.0 1.50 20
100×1 106.0±4.0 0.70 66.0 1.50 20
120×1 127.0±4.0 0.70 80.0 1.50 20
150×1 161.0±4.0 0.70 98.0 1.50 20
