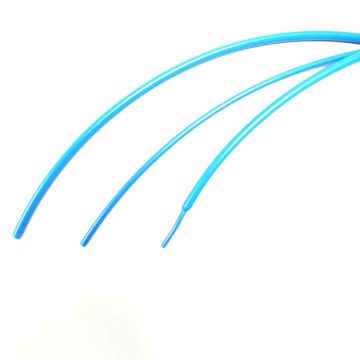

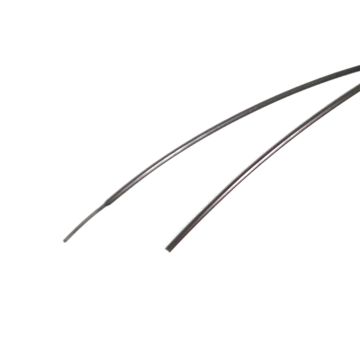

スミチューブF2(Z)

カタログNo.940

北米の安全規格に適合する
難燃チューブ(125℃定格)

■UL及びCSA規格品
■難燃(塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用)
■柔軟
✔RoHS10物質対応済み

  • UL
  • CSA
  • F登録(電安法)
  • 防水性 一層
  • 難燃

用途

  • ■電線端末、電線接続部の絶縁、保護、補強
    ■電線の色識別、結束
    ■抵抗、コンデンサ等の絶縁、保護

製品詳細PDFダウンロード

基本仕様

製品分類 熱収縮チューブ
材質 電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性 難燃
収縮温度 90℃以上
収縮率 50%以上
長さ変化率 0±5%
連続使用可能温度 -55 〜 125℃
規格 UL224 認定ファイルNo.E48762、
 カタログNo.SUMITUBE F2(Z)又は940
 温度定格 125℃、電圧定格 600V、難燃グレード VW-1
CSA C22.2 No.198.1/認定ファイルNo.LR33298
 温度定格 125℃、電圧定格 600V、難燃グレード VW-1
電気用品安全法 電気用品に使用される部品・材料登録制度
機器内被覆電線の難燃性試験(-F-)登録
(登録No.:F-STS3-009~012)
マーキング(例) (日本製)
125℃ VW-1 SUMITOMO-K SUMITUBE F2(Z) CAT 940 CSA 125℃ VW-1 -F-
(中国製)
125℃ VW-1 SUMITOMO-SZ SUMITUBE F2(Z) CAT 940 CSA 125℃ VW-1 -F-
制作可能色 黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性 柔軟
環境対応 RoHS,ELV
分野 自動車,建機,産機,エレクトロニクス

耐油性・耐薬品性(室温)

ガソリン 軽油 潤滑油 アルコール アルカリ

:非常に優れている :すぐれている :使用に際し、注意が必要

特性

特性 項目 特性値 代表値*
機械的特性 引張強さ  (老化前)
引張強さ  (老化後)
伸び    (老化前)
伸び    (老化後)
熱衝撃
低温曲げ
10.4MPa以上
158℃×7日、7.3MPa以上
200%以上
158℃×7日、100%以上
250℃×4時間、クラックなし
-30℃×1時間、クラックなし
13.2MPa
13.4MPa
325%
350%
合格
合格
電気的特性 耐電圧   (老化前)
耐電圧   (老化後)
絶縁破壊電圧(老化前)
絶縁破壊電圧(老化後)
体積抵抗率
AC2.5kV×60秒、破壊なし
158℃×7日、AC2.5kV×60秒、破壊なし
AC2.5kV以上
158℃×7日、残率50%以上で且つAC2.5kV以上
1.0×1014Ω・cm以上
合格
合格
19.1kV
合格
1.6×1016Ω・cm
化学的特性 銅腐食性

銅安定性

燃焼性
湿度95%、温度23℃で24時間放置後、
158℃×7日、腐食なし
湿度95%、温度23℃で24時間放置後、
158℃×7日、伸びが100%以上
VW-1合格

合格

325%
合格

*保証値ではありません

サイズ

呼称サイズ(mm) 収縮前サイズ(mm) 収縮後サイズ(mm) 単長(最小値)(m)
内径 肉厚(参考値) 内径(最大値)

肉厚(最小値)

切断品 リール巻
1×0.2 1.30±0.30 0.20 0.50 0.33 1 200
1.5×0.2 2.00±0.30 0.20 0.75 0.36 1 200
2×0.2 2.50±0.30 0.20 1.00 0.44 1 200
2.5×0.25 3.00±0.30 0.25 1.25 0.44 1 200
3×0.25 3.50±0.30 0.25 1.50 0.44 1 200
3.5×0.25 4.00±0.30 0.25 1.75 0.44 1 200
4×0.25 4.50±0.30 0.25 2.00 0.44 1 200
5×0.25 5.40±0.30 0.25 2.50 0.56 1 100
6×0.25 6.4±0.4 0.25 3.00 0.56 1 100
7×0.25 7.4±0.4 0.25 3.50 0.56 1 50
8×0.25 8.4±0.4 0.25 4.00 0.56 1 50
9×0.25 9.4±0.4 0.25 4.50 0.56 1 50
10×0.25 10.4±0.4 0.25 5.00 0.56 1 50
11×0.25 11.4±0.4 0.25 5.50 0.56 1 50
12×0.25 12.4±0.4 0.25 6.00 0.56 1 50
13×0.3 13.4±0.4 0.30 6.5 0.69 1 50
14×0.3 14.5±0.4 0.30 7.0 0.69 1 50
15×0.3 15.5±0.4 0.30 7.5 0.69 1 50
16×0.3 16.8±0.5 0.30 8.0 0.69 1 50
18×0.35 18.7±0.5 0.35 9.0 0.77 1 50
20×0.35 21.2±0.6 0.35 10.0 0.77 1 50
22×0.4 23.2±0.6 0.40 11.0 0.77 1 50
25×0.4 26.1±0.8 0.40 12.5 0.87 1 50
30×0.5 32.0±1.0 0.50 15.0 0.87 1 50
40×0.5 43.0±1.5 0.50 20.0 0.97 1 50
50×0.5 53.0±2.0 0.50 25.0 0.97 1 50
