スミシール

カタログNo.987

防水型圧着スリーブ

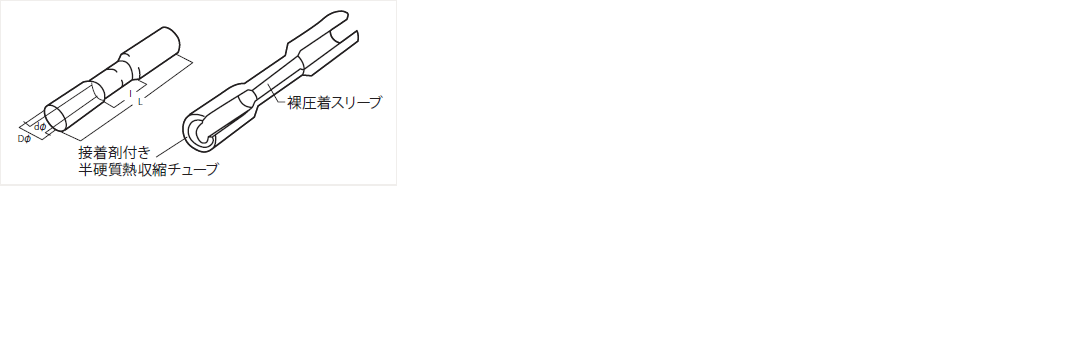

■スミシールは、電線を圧着固定する圧着スリーブと、半硬質熱収縮チューブを
絶縁部に持つ構造をしています。このチューブは、ホットメルト型接着剤層を
その内面に塗布してあるため、収縮と同時にチューブ/電線間の空隙を充填します。
この特徴により、スミシールは電線の接続とその部分の防水、防塵等、
外部環境からの保護を同時に可能とします。仕上がりは、従来のテープ巻による
防水処理に比べ、信頼性が高く、かつコンパクトにできます。
✔RoHS10物質対応済み

  • 防水性 二層
  • 非難燃

用途

  • ■自動車用ハーネス、家電製品、船舶、工作機械などの
     電線の接続および防水絶縁、機械的保護
     注)使用条件に合わせて防水特性等を確認の上、ご使用ください。

製品詳細PDFダウンロード

基本仕様

製品分類 収縮チューブ
材質 裸圧着スリーブ:無酸素銅管(電気すずめっき)
熱収縮チューブ外層:電子線架橋半硬質ポリオレフィン樹脂
熱収縮チューブ内層:熱溶融性接着剤
難燃性 非難燃
収縮温度 120℃以上
連続使用可能温度 -40 〜 105℃
規格 住友電工ファインポリマー仕様(仕様書番号R4-0200)
マーキング(例) なし
制作可能色 黄透明、赤透明、青透明
柔軟性 半硬質
環境対応 RoHS,ELV
分野 自動車,建機,産機,エレクトロニクス

特性

項目 試験方法と判定基準
耐電圧 3400Vの交流電圧( 60Hz)をスミシ-ル外側と内部の電線間に印加し、1分間耐えること。
防水性 水深1mに1ヶ月間浸漬後、耐電圧試験に合格すること。
冷熱サイクル 5サイクル( 1サイクルは、-25℃×30分→20℃×10分→75℃×30分→20℃×10分)後、耐電圧試験に合格すること。
低温性 -20℃で圧着し、-55℃×1時間放置する。次いで常温に戻し耐電圧試験に合格すること。
低振動疲労性 加速度7G×8時間加震後、耐電圧試験に合格すること。

サイズ

品番 各部の寸法(mm) 電線抱合範囲 専用
工具
定格
電圧
定格
電流
標準色
L l mm2 AWG
SS-2220 1.4 3.8 25 11.5 0.3~0.5 22-20 NH-82 600V 19A
SS-1816 1.7 4.2 37 15.0 0.75~1.25 18-16 NH-82 600V 19A
SS-1414 2.3 4.9 37 15.0 2.0 14 NH-82 600V 27A
SS-1010 3.4 6.4 42 15.0 5.5 10 NH-82 600V 49A
