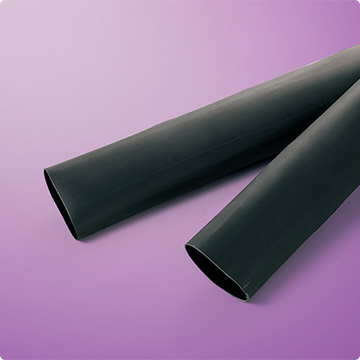

IRRAX®TUBE NHR

无卤/无锑柔软耐热套管

■ 无卤/无锑
■ 阻燃性卓越（符合日本铁道车辆机械技术协会铁路车辆用材料燃烧试验）
■ 燃烧时, 具有卓越的抑制烟尘和有毒气体的能力

产品分类	耐热套管（非收缩）
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
可连续使用温度	-40 〜 105℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R1-3699）
标记（例）	―
可制作的颜色	黑
柔软性	柔软
环境对应	无卤,RoHS,ELV
领域	航空/军用,工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
△	△	△	◎	○	○

汽油

轻油

润滑油

酒精

酸

碱

△

◎

○

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）抗拉强度（老化后）伸展率（老化前）伸展率（老化后）加热变形率低温弯曲	5.9MPa以上 136℃×7日, 4.0MPa以上 200％以上 136℃×7日, 100％以上 105℃×1小时, 50％以下 -40℃×1小时, 无裂缝	8.4MPa 7.4MPa 380％ 340％ 8％合格
电气特性	耐电压（老化前）体积电阻率	2.5kV×60秒, 无破坏 1.0×10¹⁰Ω・cm	合格 2.7×10¹⁴Ω・cm
化学特性	燃烧性	车辆用材料燃烧试验 18-1011K	合格

项目

特性值

代表值＊

机械特性

抗拉强度（老化前）
抗拉强度（老化后）
伸展率（老化前）
伸展率（老化后）
加热变形率
低温弯曲

5.9MPa以上
136℃×7日, 4.0MPa以上
200％以上
136℃×7日, 100％以上
105℃×1小时, 50％以下
-40℃×1小时, 无裂缝

8.4MPa
7.4MPa
380％
340％
8％
合格

电气特性

耐电压（老化前）
体积电阻率

2.5kV×60秒, 无破坏
1.0×10¹⁰Ω・cm

合格
2.7×10¹⁴Ω・cm

化学特性

燃烧性

车辆用材料燃烧试验 18-1011K

合格

＊非保证值

尺寸

尺寸（mm）	内径（mm）	壁厚（mm）	単位长度（m）
5×0.7	5.00±0.50	0.70±0.10	100以上
6×0.7	6.0±0.5	0.70±0.10	100以上
8×0.7	8.0±0.5	0.70±0.10	100以上
10×0.7	10.0±0.5	0.70±0.10	100以上
12×0.7	12.0±0.5	0.70±0.10	100以上
14×0.7	14.0±0.7	0.70±0.10	100以上
16×0.7	16.0±0.7	0.70±0.10	100以上
20×0.7	20.0±0.7	0.70±0.10	100以上
24×1	24.0±1.0	1.00±0.15	2以上
28×1	28.0±1.0	1.00±0.15	2以上
30×1	30.0±1.0	1.00±0.15	2以上
35×1	35.0±1.0	1.00±0.15	2以上
42×1	42.0±1.0	1.00±0.15	2以上
50×1.2	50.0±1.5	1.20±0.20	2以上

长度变化率：－20％以上（150℃×3分钟）
