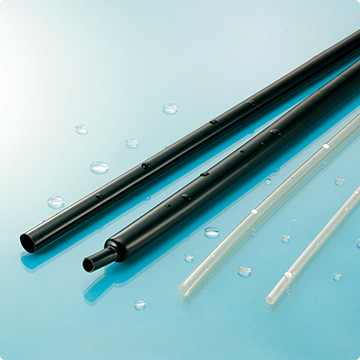

スミチューブW3C

カタログNo.842

熱溶融性の接着剤付きチューブ
段差の大きい被覆物の防水・防食用途に効果的

■接着剤の厚みが、スミチューブO2Cより厚肉
■金属、ポリエチレン、PVCに対し接着性を有し、防水加工が可能
■段差の大きい被覆物体の防水加工に効果的
■柔軟
■ 接着剤の厚みが、スミチューブO2Cより厚肉
■透明品あり
✔RoHS10物質対応済み

製品分類	熱収縮チューブ
材質	外層：電子線架橋軟質ポリオレフィン樹脂内層：熱溶融性接着剤
難燃性	非難燃
収縮温度	115℃以上
収縮率	60%以上
長さ変化率	-15%以上
連続使用可能温度	-55 〜 105℃
規格	住友電工ファインポリマー仕様（仕様書番号R4-2081）
マーキング（例）	なし
制作可能色	黒,透明
柔軟性	柔軟
環境対応	RoHS,ELV
分野	自動車,建機,産機,エレクトロニクス

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	○	○	△

ガソリン

軽油

潤滑油

アルコール

酸

アルカリ

○

△

特性

特性	項目	特性値	代表値＊1
機械的特性	引張強さ＊2　　（老化前）引張強さ＊2　　（老化後）伸び　　　　　　（老化前）伸び　　　　　　（老化後）	10.4MPa以上 136℃×7日、7.3MPa以上 200％以上 136℃×7日、100％以上	13.9MPa 12.9MPa 562％ 500%
電気的特性	耐電圧体積抵抗率	AC2.5kV×60秒、破壊なし 1.0×10¹⁴Ω・cm以上	合格 1.6×10¹⁶Ω・cm
化学的特性	銅腐食性燃焼性	121℃×16時間、腐食なし非難燃	合格 ―

項目

特性値

代表値＊1

機械的特性

引張強さ＊2　　（老化前）
引張強さ＊2　　（老化後）
伸び　　　　　　（老化前）
伸び　　　　　　（老化後）

10.4MPa以上
136℃×7日、7.3MPa以上
200％以上
136℃×7日、100％以上

13.9MPa
12.9MPa
562％
500%

電気的特性

耐電圧
体積抵抗率

AC2.5kV×60秒、破壊なし
1.0×10¹⁴Ω・cm以上

合格
1.6×10¹⁶Ω・cm

化学的特性

銅腐食性
燃焼性

121℃×16時間、腐食なし
非難燃

合格
―

＊1：保証値ではありません＊2：引張強さは、外層の断面積を使用し計算しています

サイズ

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）			単長（最小値）（m）
呼称サイズ（inch）	内径（最小値）	肉厚＊（参考値）	内径（最大値）	肉厚＊（参考値）	内層肉厚（参考値）	単長（最小値）（m）
1/8	3.20	0.35	0.60	0.95	0.35	1.22
3/16	4.80	0.45	1.50	1.10	0.60	1.22
1/4	6.4	0.45	2.00	1.20	0.65	1.22
3/8	9.5	0.50	3.00	1.30	0.65	1.22
1/2	12.7	0.55	4.00	1.40	0.75	1.22
3/4	19.1	0.65	8.0	1.60	0.80	1.22
1	25.4	0.75	10.2	1.90	0.80	1.22

＊内層肉厚を含む
