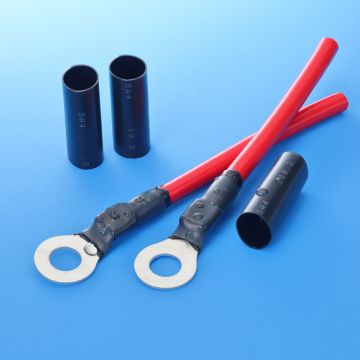

スミチューブSA4

■高倍率に収縮し「端子付き電線」、「電線とコネクター部等、段差の大きい部分」の防水保護が可能
■高温放置時に端子締結穴に接着剤が垂れにくい
■耐摩耗性に優れる
■収縮後の被覆物が視認可能
■植物性バイオマス原料15％を含みます

用途

■自動車・電子機器の端子付き電線の防水絶縁保護、機械的保護
■段差の大きい自動車部品・電子機器部品の防水処理
注：使用条件に合わせて防水特性等を確認の上、ご使用ください。

製品分類	熱収縮チューブ
材質	外層：電子線架橋半硬質難燃性ポリオレフィン樹脂内層：熱溶融性接着剤
難燃性	非難燃

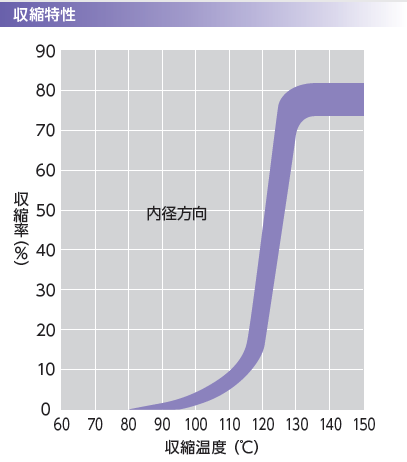

収縮温度	135℃以上
収縮率	75%以上
長さ変化率	‐10％以上
規格	住友電工ファインポリマー仕様
制作可能色	■外層：透明 ■内層（接着剤）：黒
柔軟性	半硬質
環境対応	RoHS
分野	自動車,建機,産機,エレクトロニクス

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	○	○	△

ガソリン

軽油

潤滑油

アルコール

酸

アルカリ

○

△

特性

特性	項目	特性値	代表値＊1
機械的特性	引張強さ＊2 伸び熱衝撃耐熱性 2％セカントモジュラスダイナミックカットスルー	10.4MPa以上 300%以上 225℃×4時間、クラックなし 150℃×10日、クラックなし 150MPa以上 134N以上	18.1MPa 508% 合格合格 412MPa 729N
電気的特性	絶縁耐力体積抵抗率	15kV/mm以上 1.0×10¹²Ω・cm以上	21.0kV 1.3×10¹⁵Ω・cm

項目

特性値

代表値＊1

機械的特性

引張強さ＊2
伸び
熱衝撃
耐熱性
2％セカントモジュラス
ダイナミックカットスルー

10.4MPa以上
300%以上
225℃×4時間、クラックなし
150℃×10日、クラックなし
150MPa以上
134N以上

18.1MPa
508%
合格
合格
412MPa
729N

電気的特性

絶縁耐力
体積抵抗率

15kV/mm以上
1.0×10¹²Ω・cm以上

21.0kV
1.3×10¹⁵Ω・cm

＊1：保証値ではありません。＊2：引張強さは外層の断面積を使用し計算しています

サイズ

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）			単長（最小値）（m）	マーキング内容
呼称サイズ（mm）	内径（最小値）	肉厚＊（参考値）	内径（最大値）	肉厚＊（参考値）	内層肉厚（参考値）	単長（最小値）（m）	マーキング内容
18.3/4.35	18.3	0.70	4.35	2.20	1.32	1.2	SA4 18.3
24/6	24.0	0.70	6.0	2.20	1.35	1.2	SA4 24
32/8	32.0	0.70	8.0	2.50	1.50	1.2	SA4 32

＊内層肉厚を含む
