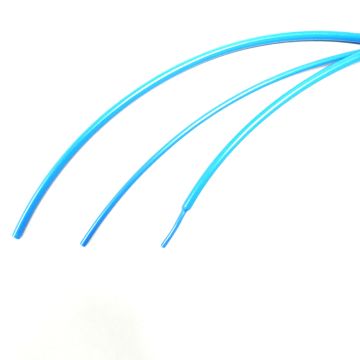

スミチューブA4M

■USP Class VI 適合
■ガンマ線滅菌およびガス滅菌処理に対する耐性
■一般的な化学消毒剤に対する耐性
✔RoHS10物質対応済み

用途

■電気外科機器、プローブ等の医療機器の絶縁、保護
■電線の色識別、結束
■各種パイプ類の防食、電食防止

※体内に埋め込む、体液に触れる等の生命、身体に(直接)関わる用途には適していません。生命、身体に関わる特殊な用途へのご使用を検討される際は、必ずお客様ご自身にて事前にテストを行い、当該用途に使用することの安全性をご確認の上、お客様の責任の下でご使用ください。弊社は、当該用途における弊社製品の使用に起因するいかなる欠陥についても、一切の責任を負いません。

基本仕様

製品分類	熱収縮チューブ
材質	電子線架橋軟質ポリオレフィン樹脂
難燃性	非難燃
収縮温度	115℃以上
収縮率	約40%
長さ変化率	-15%以上
規格	住友電工ファインポリマー仕様
マーキング（例）	なし
柔軟性	柔軟
環境対応	ハロゲンフリー,RoHS,ELV
分野	エレクトロニクス,電力・通信

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	◎	○	○

ガソリン

軽油

潤滑油

アルコール

酸

アルカリ

○

◎

○

特性

特性	項目	特性値	代表値*1
機械的特性	引張強さ(老化前) 伸び(老化前) 伸び(老化後) 低温柔軟性熱衝撃比重	10.4Mpa以上 200％以上 136℃×7日、100％以上 ‐55℃×4時間、クラックなしー 1.0以下	20.8Mpa 593％ 560％合格ー 0.92
電気的特性	絶縁耐力体積抵抗率	19.7kV/mm以上 1.0×10¹⁴Ω・㎝以上	46.4kV/mm 1.8×10¹⁵Ω・cm
化学的特性	吸水率燃焼性重金属含有量（Cd,Hg,As,Sb）耐薬品性*2 　引張強さ　絶縁耐力	23℃×24時間、0.20％以下非難燃 1ppm未満（重金属合計値） 10.4Mpa以上 19.7kV/mm以上	0.10% ー未検出 19.3Mpa 45.6kV/mm

項目

特性値

代表値*1

機械的特性

引張強さ(老化前)

伸び(老化前)

伸び(老化後)

低温柔軟性

熱衝撃

比重

10.4Mpa以上

200％以上

136℃×7日、100％以上

‐55℃×4時間、クラックなし

ー

1.0以下

20.8Mpa

593％

560％

合格

ー

0.92

電気的特性

絶縁耐力

体積抵抗率

19.7kV/mm以上

1.0×10¹⁴Ω・㎝以上

46.4kV/mm

1.8×10¹⁵Ω・cm

化学的特性

吸水率

燃焼性

重金属含有量

（Cd,Hg,As,Sb）

耐薬品性*2

　引張強さ

　絶縁耐力

23℃×24時間、0.20％以下

非難燃

1ppm未満（重金属合計値）

10.4Mpa以上

19.7kV/mm以上

0.10%

ー

未検出

19.3Mpa

45.6kV/mm

*1：保証値ではありません

*2：イソプロビルアルコール、5％食塩水、エチレングリコールに23℃×24時間浸漬後

サイズ

呼称サイズ（Inch）	収縮前サイズ（mm）	収縮後サイズ（mm）		単長（ｍ）（最小値）
呼称サイズ（Inch）	内径	内径（最大値）	肉厚（最小値）	単長（ｍ）（最小値）
3/64	1.60±0.30	0.60	0.33	305
1/16	2.00±0.30	0.80	0.36	305
3/32	2.70±0.30	1.20	0.44	152.5
1/8	3.50±0.30	1.60	0.44	152.5
3/16	5.20±0.40	2.40	0.44	61
1/4	6.8±0.4	3.20	0.56	61
3/8	10.0±0.4	4.80	0.56	61
1/2	13.2±0.5	6.4	0.56	61
3/4	20.0±0.6	9.5	0.69	61
