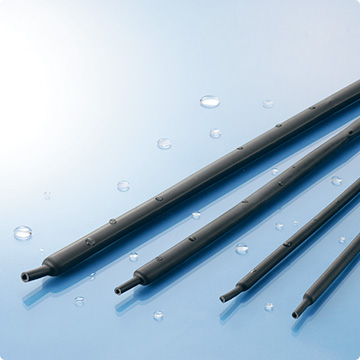

SUMITUBE®W3F2

目录No.843

UL及CSA规格品对段差大的被覆物体的防水加工有效的带胶阻燃热缩管

■ UL224及CSA规格品
■ 对金属, 聚乙烯, PVC有粘合性，可以进行防水加工
■ 高低差较大的被覆物体的防水方面效果显著
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
■ 柔软

产品分类	热缩套管
材质	外层：电子线架桥软质阻燃性交联聚烯烃树脂内层：热熔融性胶水
阻燃性	阻燃

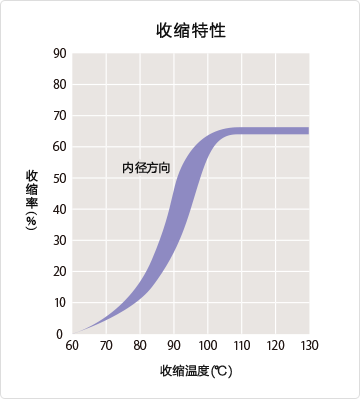

收缩温度	110℃以上
收缩率	60%以上
长度变化率	-15％以上
可连续使用温度	-55 〜 125℃
规格	UL224 　　认定书No. E75077 　　目录 No. SUMITUBE W3F2或者843 　　额定温度　125℃, 额定电压　600V CSA C22.2 No.198.1 　　认定书No. LR33298 　　额定温度　125℃, 额定电压　600V
标记（例）	CSA HS X PO MELTABLE LINER 125℃ SUMITOMO-K SUMITUBE W3F2 843 125℃
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白
柔软性	柔软
环境对应	RoHS,ELV
领域	汽车,工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
△	△	△	○	○	△

汽油

轻油

润滑油

酒精

酸

碱

△

○

△

特性

特性	项目	特性值	代表值＊1
机械特性	抗拉强度＊2 （老化前）抗拉强度＊2 （老化后）伸展率（老化前）伸展率（老化后）热冲击低温弯曲	10.4MPa以上 158℃×7日, 7.3MPa以上 200％以上 158℃×7日, 100％以上 250℃×4小时, 无裂缝 -30℃×1小时, 无裂缝	12.0MPa 11.6MPa 438％ 425％合格合格
电气特性	耐电压（老化前）耐电压（老化后）绝缘破坏电压（老化前）绝缘破坏电压（老化后）体积电阻率	AC2.5kV×60秒, 无破坏 158℃×7日, AC2.5kV×60秒, 无破坏 AC2.5kV以上 158℃×7日, 剩余率在50％以上且AC2.5kV以上 1.0×10¹⁴Ω・cm以上	合格合格 24.9kV 合格 4.4×10¹⁴Ω・cm
化学特性	铜腐蚀性燃烧性	湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 ALL TUBING FLAME TEST合格	合格合格

项目

特性值

代表值＊1

机械特性

抗拉强度＊2 （老化前）
抗拉强度＊2 （老化后）
伸展率（老化前）
伸展率（老化后）
热冲击
低温弯曲

10.4MPa以上
158℃×7日, 7.3MPa以上
200％以上
158℃×7日, 100％以上
250℃×4小时, 无裂缝
-30℃×1小时, 无裂缝

12.0MPa
11.6MPa
438％
425％
合格
合格

电气特性

耐电压（老化前）
耐电压（老化后）
绝缘破坏电压（老化前）
绝缘破坏电压（老化后）
体积电阻率

AC2.5kV×60秒, 无破坏
158℃×7日, AC2.5kV×60秒, 无破坏
AC2.5kV以上
158℃×7日, 剩余率在50％以上且AC2.5kV以上
1.0×10¹⁴Ω・cm以上

合格
合格
24.9kV
合格
4.4×10¹⁴Ω・cm

化学特性

铜腐蚀性

燃烧性

湿度95％, 温度23℃环境下放置24小时后,
158℃×7日, 无腐蚀
ALL TUBING FLAME TEST合格

合格
合格

＊1：非保证值＊2：抗拉强度是以外层的断面积来计算

尺寸

尺寸（inch）	收缩前尺寸（mm）		收缩后尺寸（mm）			単位长度（最小值）（m）
尺寸（inch）	内径（最小值）	壁厚＊（参考值）	内径（最大值）	壁厚＊（参考值）	内层壁厚（参考值）	単位长度（最小值）（m）
1/8	3.20	0.35	0.60	0.95	0.35	1.22
3/16	4.80	0.45	1.50	1.10	0.60	1.22
1/4	6.4	0.45	2.00	1.20	0.65	1.22
3/8	9.5	0.50	3.00	1.30	0.65	1.22
1/2	12.7	0.55	4.00	1.40	0.75	1.22
3/4	19.1	0.65	8.0	1.60	0.80	1.22
1	25.4	0.75	10.2	1.90	0.80	1.22

＊含内层壁厚
