■ SAE-AMS规格品
■ 具有橡胶状的弹性, 柔软
■ 阻燃
■ 耐油性优

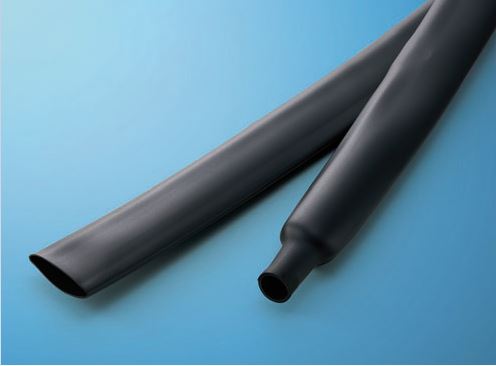

| 产品分类 | 热缩套管 |
|---|---|
| 材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |

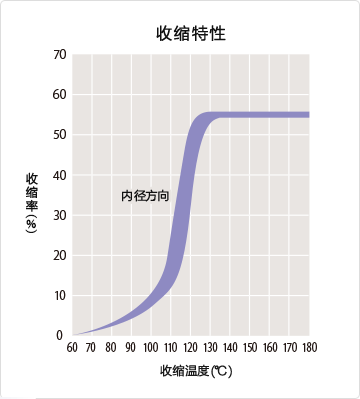

| 收缩温度 | 130℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | -10％以上 |
| 可连续使用温度 | -70 〜 120℃ |
| 规格 | SAE-AMS-DTL-23053/1 Class 2 |
| 标记（例） | ― |
| 可制作的颜色 | 黑 |
| 柔软性 | 高柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 航空/军用,工程机械,工业机械,电子 |
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
|---|---|---|---|---|---|
| ○ | ○ | ○ | ◎ | ○ | ○ |
◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意
| 特性 | 项目 | 特性值 | 代表值＊ |
|---|---|---|---|
| 机械特性 | 抗拉强度 （老化前） 伸展率 （老化前） 伸展率 （老化后） 低温柔软性 热冲击 |
10.4MPa以上 225％以上 121℃×7日, 175％以上 -70℃×4小时, 无裂缝 200℃×4小时, 无裂缝 |
16.0MPa 495％ 430％ 合格 合格 |
| 电气特性 | 绝缘耐力 （老化前） 绝缘耐力 （老化后） 体积电阻率 |
11.8kV/mm以上 121℃×7日, 11.8kV/mm以上 1.0×1011Ω・cm以上 |
25.0kV/mm 23.5kV/mm 3.1×1014Ω・cm |
| 化学特性 | 铜腐蚀性 耐液体性 抗拉强度 伸展率 绝缘耐力 燃烧性 |
150℃×16小时, 无腐蚀 T5624, 润滑油等浸渍24℃×24小时后 6.9MPa以上 175%以上 9.8kV/mm以上 ASTM D2671 Procedure A |
合格 12.2MPa 433% 23.0kV/mm 合格 |
＊非保证值
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
|---|---|---|---|---|---|
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚 | 卷轴 | |
| 1/8 ＊ | 3.20 | 0.35 | 1.60 | 0.70±0.20 | 152.5 |
| 3/16 ＊ | 4.80 | 0.45 | 2.40 | 0.89±0.25 | 61 |
| 1/4 | 6.4 | 0.45 | 3.20 | 0.89±0.25 | 61 |
| 3/8 | 9.5 | 0.55 | 4.80 | 1.01±0.25 | 30.5 |
| 1/2 | 12.7 | 0.60 | 6.4 | 1.22±0.38 | 30.5 |
| 3/4 | 19.1 | 0.70 | 9.5 | 1.45±0.38 | 30.5 |
| 1 | 25.4 | 0.90 | 12.7 | 1.78±0.51 | 30.5 |
| 1-1/2 | 31.8 | 1.00 | 15.9 | 2.20±0.51 | 30.5 |
| 1-1/4 | 38.1 | 1.20 | 19.1 | 2.41±0.51 | 30.5 |
| 1-3/4 | 44.5 | 1.30 | 22.2 | 2.71±0.51 | 30.5 |
| 2 | 50.8 | 1.30 | 25.4 | 2.79±0.51 | 30.5 |
