SUMITUBE®O2C

目录No.942,840

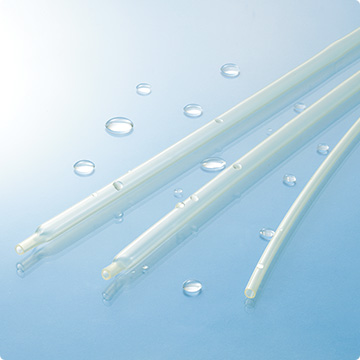

对直线形状（管子等）被覆物体有固定作用及防水性优的带胶热缩管

■ 对金属, 聚乙烯, PVC有粘接性, 可以进行防水加工
■ 在管状被覆物体的固定, 防水加工方面效果显著
■ 柔软
■ 胶水的厚度比SUMITUBE W3C薄
■ 含透明产品

产品分类	热缩套管
材质	外层：电子线架桥软质交联聚烯烃树脂内层：热熔融性胶水
阻燃性	非阻燃

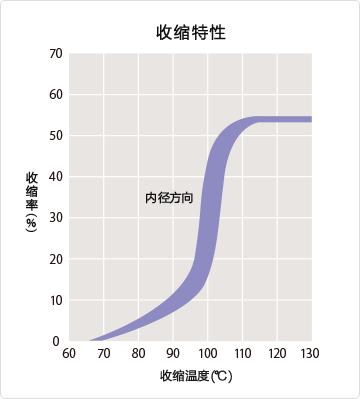

收缩温度	115℃以上
收缩率	50%以上
长度变化率	-15％以上
可连续使用温度	-55 〜 105℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R4-8592）
标记（例）	―
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明
柔软性	柔软
环境对应	RoHS,ELV
领域	汽车,工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	○	○	△

汽油

轻油

润滑油

酒精

酸

碱

○

△

特性

特性	项目	特性值	代表值＊1
机械特性	抗拉强度＊2 （老化前）抗拉强度＊2 （老化后）伸展率（老化前）伸展率（老化后）	10.4MPa以上 136℃×7日, 7.3MPa以上 200％以上 136℃×7日, 100％以上	16.0MPa 14.2MPa 562％ 500％
电气特性	耐电压体积电阻率	AC2.5kV×60秒, 无破坏 1.0×10¹⁴Ω・cm以上	合格 1.6×10¹⁶Ω・cm
化学特性	铜腐蚀性燃烧性	121℃×16小时, 无腐蚀可燃	合格 ―

项目

特性值

代表值＊1

机械特性

抗拉强度＊2 （老化前）
抗拉强度＊2 （老化后）
伸展率（老化前）
伸展率（老化后）

10.4MPa以上
136℃×7日, 7.3MPa以上
200％以上
136℃×7日, 100％以上

16.0MPa
14.2MPa
562％
500％

电气特性

耐电压
体积电阻率

AC2.5kV×60秒, 无破坏
1.0×10¹⁴Ω・cm以上

合格
1.6×10¹⁶Ω・cm

化学特性

铜腐蚀性
燃烧性

121℃×16小时, 无腐蚀
可燃

合格
―

＊1：非保证值＊2：抗拉强度是以外层的断面积来计算

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）			単位长度（最小值）（m）
公制尺寸
尺寸（mm）	内径（最小值）	壁厚＊（参考值）	内径（最大值）	壁厚＊（参考值）	内层壁厚（参考值）	単位长度（最小值）（m）
2×0.3	2.00	0.30	1.00	0.60	0.20	1
3×0.3	3.00	0.30	1.50	0.60	0.20	1
4×0.3	4.00	0.30	2.00	0.60	0.20	1
5×0.3	5.00	0.30	2.50	0.60	0.20	1
6×0.35	6.0	0.35	3.00	0.70	0.20	1
7×0.35	7.0	0.35	3.50	0.70	0.20	1
8×0.35	8.0	0.35	4.00	0.70	0.20	1
9×0.35	9.0	0.35	4.50	0.70	0.20	1
10×0.35	10.0	0.35	5.00	0.70	0.20	1

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）			単位长度（最小值）（m）
英制尺寸
尺寸（mm）	内径（最小值）	壁厚＊（参考值）	内径（最大值）	壁厚＊（参考值）	内层壁厚（参考值）	単位长度（最小值）（m）
1/8	3.20	0.40	1.60	0.70	0.20	1.22
3/16	4.80	0.40	2.40	0.70	0.20	1.22
1/4	6.4	0.40	3.20	0.75	0.20	1.22
3/8	9.5	0.40	4.80	0.75	0.20	1.22
1/2	12.7	0.40	6.4	0.75	0.20	1.22
3/4	19.1	0.45	9.5	0.90	0.20	1.22
1	25.4	0.55	12.7	1.10	0.20	1.22

＊含内层壁厚
