SUMITUBE®O2B2

目录No.890

SAE-AMS/UL/CSA规格品对直线形状（管子等）被覆物体有固定作用及防水性优的带胶热缩管

■SAE-AMS/UL224/CSA规格品
■在管状被覆物体的固定, 防水加工方面效果显著
■阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
■柔软
■胶水的厚度比SUMITUBE W3F2薄

产品分类	热缩套管
材质	外层：电子线架桥软质阻燃性交联聚烯烃树脂内层：热熔融性胶水
阻燃性	阻燃
收缩温度	110℃以上

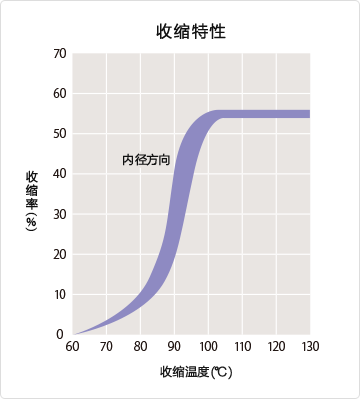

收缩率	50%以上
长度变化率	-15％以上
可连续使用温度	-55 〜 125℃
规格	UL224 　　认定书No. E75077 　　目录 No. SUMITUBE O2B2 或者890 　　额定温度　125℃, 额定电压　600V CSA C22.2 No. 198.1 　　认定书No. LR33298 　　额定温度　125℃, 额定电压　600V SAE-AMS-DTL-23053/4 Class 2 　　注）部分尺寸不适合SAE-AMS-DTL-23053规格。
标记（例）	―
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白
柔软性	柔软
环境对应	RoHS,ELV
领域	工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
△	△	△	○	○	△

汽油

轻油

润滑油

酒精

酸

碱

△

○

△

特性

特性	项目	特性值	代表值＊1
机械特性	抗拉强度＊2 （老化前）抗拉强度＊2 （老化后）伸展率（老化前）伸展率（老化后）热冲击低温弯曲	10.4MPa以上 158℃×7日, 7.3MPa以上 200％以上 158℃×7日, 100％以上 250℃×4小时, 无裂缝 -30℃×1小时, 无裂缝	16.4MPa 10.5MPa 500％ 305％合格合格
电气特性	耐电压（老化前）耐电压（老化后）绝缘破坏电压（老化前）绝缘破坏电压（老化后）体积电阻率	AC2.5kV×60秒, 无破坏 158℃×7日, AC2.5kV×60秒, 无破坏 AC2.5kV以上 158℃×7日, 剩余率在50％以上且AC2.5kV以上 1.0×10¹⁴Ω・cm以上	合格合格 37.5kV 合格 2.3×10¹⁴Ω・cm
化学特性	铜腐蚀性燃烧性	湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 ALL TUBING FLAME TEST合格	合格合格

项目

特性值

代表值＊1

机械特性

抗拉强度＊2 （老化前）
抗拉强度＊2 （老化后）
伸展率（老化前）
伸展率（老化后）
热冲击
低温弯曲

10.4MPa以上
158℃×7日, 7.3MPa以上
200％以上
158℃×7日, 100％以上
250℃×4小时, 无裂缝
-30℃×1小时, 无裂缝

16.4MPa
10.5MPa
500％
305％
合格
合格

电气特性

耐电压（老化前）
耐电压（老化后）
绝缘破坏电压（老化前）
绝缘破坏电压（老化后）
体积电阻率

AC2.5kV×60秒, 无破坏
158℃×7日, AC2.5kV×60秒, 无破坏
AC2.5kV以上
158℃×7日, 剩余率在50％以上且AC2.5kV以上
1.0×10¹⁴Ω・cm以上

合格
合格
37.5kV
合格
2.3×10¹⁴Ω・cm

化学特性

铜腐蚀性

燃烧性

湿度95％, 温度23℃环境下放置24小时后,
158℃×7日, 无腐蚀
ALL TUBING FLAME TEST合格

合格
合格

＊1：非保证值＊2：抗拉强度是以外层的断面积来计算

尺寸

尺寸（inch）	收缩前尺寸（mm）		收缩后尺寸（mm）			単位长度（最小值）（m）
尺寸（inch）	内径（最小值）	壁厚＊1（参考值）	内径（最大值）	壁厚＊1（参考值）	内层壁厚（参考值）	単位长度（最小值）（m）
1/8　　＊2	3.20	0.40	1.60	0.70	0.20	1.22
3/16　　＊2	4.80	0.40	2.40	0.70	0.20	1.22
1/4	6.4	0.40	3.20	0.75	0.20	1.22
3/8	9.5	0.40	4.80	0.75	0.20	1.22
1/2	12.7	0.40	6.4	0.75	0.20	1.22
3/4　　＊2	19.1	0.50	9.5	0.90	0.20	1.22
1	25.4	0.55	12.7	1.10	0.20	1.22

＊1：含内层壁厚　＊2：不适合SAE-AMS-DTL-23053规格
