SUMITUBE®F2（Z）

目录No.940

UL及CSA规格品额定温度为125℃的阻燃热缩管

■ UL224及CSA规格品
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
■ 柔软

产品分类	热缩套管
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃

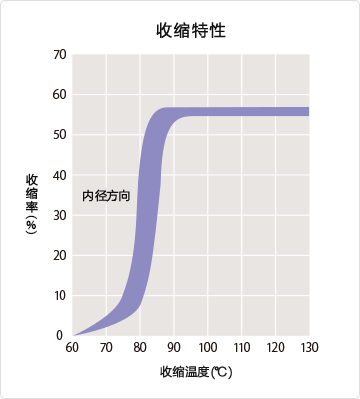

收缩温度	90℃以上
收缩率	50%以上
长度变化率	0± 5％
可连续使用温度	-55 〜 125℃
规格	UL224／认定书No. E48762 　　目录 No. SUMITUBE F2（Z）或者940 　　额定温度　125℃, 额定电压　600V, 阻燃级别　VW-1 CSA C22.2 No. 198.1／认定书No. LR33298 　　额定温度　125℃, 额定电压　600V, 阻燃级别　VW-1 电气用品安全法电气用品中使用的零部件, 材料登记制度　　绝缘物类使用温度的上限值确认试验125℃暂定登记　　（登记No. ： Ⓩ004CC0546）　　机器内被覆电线的阻燃性试验（-F-）登记（登记No：. F-STS3-009～F-STS3-012）
标记（例）	（苏州产） 125℃ VW-1 SUMITOMO-SZ SUMITUBE F2（Z）CAT 940 CSA 125℃ VW-1 -F- （日本产） 125℃ VW-1 SUMITOMO-K SUMITUBE F2（Z）CAT 940 CSA 125℃ VW-1 -F-
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白
柔软性	柔软
环境对应	RoHS,ELV
领域	汽车,工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
△	△	△	◎	○	○

汽油

轻油

润滑油

酒精

酸

碱

△

◎

○

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）抗拉强度（老化后）伸展率（老化前）伸展率（老化后）热冲击低温弯曲	10.4MPa以上 158℃×7日, 7.3MPa以上 200％以上 158℃×7日, 100％以上 250℃×4小时, 无裂缝 -30℃×1小时, 无裂缝	13.2MPa 13.4MPa 325％ 350％合格合格
电气特性	耐电压（老化前）耐电压（老化后）绝缘破坏电压（老化前）绝缘破坏电压（老化后）体积电阻率	AC2.5kV×60秒, 无破坏 158℃×7日, AC2.5kV×60秒, 无破坏 AC2.5kV以上 158℃×7日, 剩余率在50％以上且AC2.5kV以上 1.0×10¹⁴Ω・cm以上	合格合格 19.1kV 合格 1.6×10¹⁶Ω・cm
化学特性	铜腐蚀性铜稳定性燃烧性	湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上 VW-1合格	合格 325% 合格

项目

特性值

代表值＊

机械特性

抗拉强度（老化前）
抗拉强度（老化后）
伸展率（老化前）
伸展率（老化后）
热冲击
低温弯曲

10.4MPa以上
158℃×7日, 7.3MPa以上
200％以上
158℃×7日, 100％以上
250℃×4小时, 无裂缝
-30℃×1小时, 无裂缝

13.2MPa
13.4MPa
325％
350％
合格
合格

电气特性

耐电压（老化前）
耐电压（老化后）
绝缘破坏电压（老化前）
绝缘破坏电压（老化后）
体积电阻率

AC2.5kV×60秒, 无破坏
158℃×7日, AC2.5kV×60秒, 无破坏
AC2.5kV以上
158℃×7日, 剩余率在50％以上且AC2.5kV以上
1.0×10¹⁴Ω・cm以上

合格
合格
19.1kV
合格
1.6×10¹⁶Ω・cm

化学特性

铜腐蚀性
铜稳定性
燃烧性

湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀
湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上
VW-1合格

合格
325%
合格

＊非保证值

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（mm）	内径	壁厚（参考值）	内径（最大值）	壁厚（最小值）	切割品	卷轴
1×0.2	1.30±0.30	0.20	0.50	0.33	1	200
1.5×0.2	2.00±0.30	0.20	0.75	0.36	1	200
2×0.2	2.50±0.30	0.20	1.00	0.44	1	200
2.5×0.25	3.00±0.30	0.25	1.25	0.44	1	200
3×0.25	3.50±0.30	0.25	1.50	0.44	1	200
3.5×0.25	4.00±0.30	0.25	1.75	0.44	1	200
4×0.25	4.50±0.30	0.25	2.00	0.44	1	200
5×0.25	5.40±0.30	0.25	2.50	0.56	1	100
6×0.25	6.4±0.4	0.25	3.00	0.56	1	100
7×0.25	7.4±0.4	0.25	3.50	0.56	1	50
8×0.25	8.4±0.4	0.25	4.00	0.56	1	50
9×0.25	9.4±0.4	0.25	4.50	0.56	1	50
10×0.25	10.4±0.4	0.25	5.00	0.56	1	50
11×0.25	11.4±0.4	0.25	5.50	0.56	1	50
12×0.25	12.4±0.4	0.25	6.00	0.56	1	50
13×0.3	13.4±0.4	0.30	6.5	0.69	1	50
14×0.3	14.5±0.4	0.30	7.0	0.69	1	50
15×0.3	15.5±0.4	0.30	7.5	0.69	1	50
16×0.3	16.8±0.5	0.30	8.0	0.69	1	50
18×0.35	18.7±0.5	0.35	9.0	0.77	1	50
20×0.35	21.2±0.6	0.35	10.0	0.77	1	50
22×0.4	23.2±0.6	0.40	11.0	0.77	1	50
25×0.4	26.1±0.8	0.40	12.5	0.87	1	50
30×0.5	32.0±1.0	0.50	15.0	0.87	1	50
40×0.5	43.0±1.5	0.50	20.0	0.97	1	50
50×0.5	53.0±2.0	0.50	25.0	0.97	1	50
