SUMITUBE®A4

目录No.858

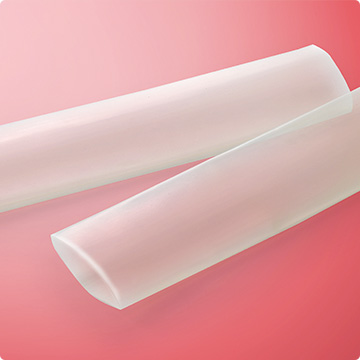

耐气候性优的热缩管

■ 耐候性卓越
■ 富有光泽的不透明颜色（透明除外）

产品分类	热缩套管
材质	电子线架桥软质交联聚烯烃树脂
阻燃性	非阻燃

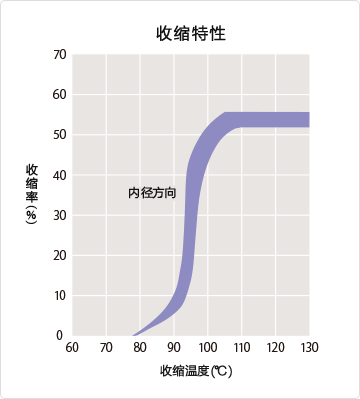

收缩温度	110℃以上
收缩率	50%以上
长度变化率	-15％以上
可连续使用温度	-55 〜 105℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R4-3684）
标记（例）	―
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明
柔软性	柔软
环境对应	RoHS,ELV
领域	工程机械,工业机械,电子,电力、通信

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	○	◎

汽油

轻油

润滑油

酒精

酸

碱

○

◎

○

◎

特性

特性	项目	特性值	代表值＊1
机械特性	抗拉强度伸展率比重硬度（萧氏硬度D）	10.4MPa以上 200％以上 ― ―	20.9MPa 455％ 0.92 42
电气特性	耐电压体积电阻率	AC2.5kV×60秒, 无破坏 1.0×10¹⁴Ω・cm以上	合格 1.6×10¹⁷Ω・cm
化学特性	吸水率燃烧性耐气候性　　戸外暴露试验＊2 　　WEATHER暴露试验	23℃×24小时, 0.20％以下可燃 ― ―	0.10％ ― 2年内, 可识别着色 1000小时后, 伸展余率100％ 2000小时后, 伸展余率77％

项目

特性值

代表值＊1

机械特性

抗拉强度
伸展率
比重
硬度（萧氏硬度D）

10.4MPa以上
200％以上
―
―

20.9MPa
455％
0.92
42

电气特性

耐电压
体积电阻率

AC2.5kV×60秒, 无破坏
1.0×10¹⁴Ω・cm以上

合格
1.6×10¹⁷Ω・cm

化学特性

吸水率
燃烧性
耐气候性
　　戸外暴露试验＊2
　　WEATHER暴露试验

23℃×24小时, 0.20％以下
可燃

―
―

0.10％
―

2年内, 可识别着色
1000小时后, 伸展余率100％
2000小时后, 伸展余率77％

＊1:非保证值＊2：戸外暴露试验根据地域或使用条件的不同会有些许区别

尺寸

尺寸（inch）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（inch）	内径	壁厚（参考值）	内径（最大值）	壁厚（最小值）	単位长度（最小值）（m）
3/64	1.60±0.30	0.20	0.60	0.33	305
1/16	2.00±0.30	0.20	0.80	0.36	305
3/32	2.70±0.30	0.25	1.20	0.44	152.5
1/8	3.50±0.30	0.25	1.60	0.44	152.5
3/16	5.20±0.40	0.25	2.40	0.44	61
1/4	6.8±0.4	0.30	3.20	0.56	61
3/8	10.0±0.4	0.30	4.80	0.56	61
1/2	13.2±0.5	0.30	6.4	0.56	61
3/4	20.0±0.6	0.35	9.5	0.69	61
1	26.6±0.8	0.40	12.7	0.77	61
1-1/2	39.3±1.0	0.45	19.1	0.87	61
2	52.7±1.5	0.50	25.4	0.97	61
