SUMITUBE®A2

目录No.825

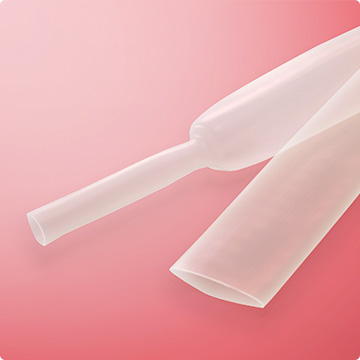

SAE-AMS-DTL-23053规格品透明柔软热缩管

■ SAE-AMS-DTL-23053规格品
■ 透明
■ 柔软

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	○	◎

汽油

轻油

润滑油

酒精

酸

碱

○

◎

○

◎

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）伸展率（老化前）伸展率（老化后）低温柔软性热冲击比重	10.4MPa以上 200％以上 175℃×7日, 100％以上 -55℃×4小时, 无裂缝 250℃×4小时, 无裂缝 1.00以下	20.4MPa 520％ 425％合格合格 0.92
电气特性	绝缘耐力体积电阻率	19.7kV/mm以上 1.0×10¹⁴Ω・cm以上	38.8kV/mm 5.2×10¹⁶Ω・cm
化学特性	吸水率铜腐蚀性透明稳定性耐液体性　　抗拉强度　　绝缘耐力燃烧性	23℃×24小时, 0.50％以下 175℃×16小时, 无腐蚀 175℃×24小时, 合格 T5624, 润滑油等浸渍24℃×24小时后　　6.9MPa以上　　15.8kV/mm以上可燃	0.10% 合格合格 13.7MPa 41.9kV/mm ―

项目

特性值

代表值＊

机械特性

抗拉强度      （老化前）
伸展率          （老化前）
伸展率          （老化后）
低温柔软性
热冲击
比重

10.4MPa以上
200％以上
175℃×7日, 100％以上
-55℃×4小时, 无裂缝
250℃×4小时, 无裂缝
1.00以下

20.4MPa
520％
425％
合格
合格
0.92

电气特性

绝缘耐力
体积电阻率

19.7kV/mm以上
1.0×10¹⁴Ω・cm以上

38.8kV/mm
5.2×10¹⁶Ω・cm

化学特性

吸水率
铜腐蚀性
透明稳定性
耐液体性
　　抗拉强度
　　绝缘耐力
燃烧性

23℃×24小时, 0.50％以下
175℃×16小时, 无腐蚀
175℃×24小时, 合格
T5624, 润滑油等浸渍24℃×24小时后
　　6.9MPa以上
　　15.8kV/mm以上
可燃

0.10%
合格
合格

13.7MPa
41.9kV/mm
―

＊非保证值

尺寸

尺寸（inch）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（inch）	内径	壁厚（参考值）	内径（最大值）	壁厚	切割品	卷轴
3/64	1.60±0.30	0.20	0.60	0.41±0.07	1.22	305
1/16	2.00±0.30	0.20	0.80	0.43±0.07	1.22	305
3/32	2.70±0.30	0.25	1.20	0.51±0.07	1.22	152.5
1/8	3.50±0.30	0.25	1.60	0.51±0.07	1.22	152.5
3/16	5.20±0.30	0.30	2.40	0.51±0.07	1.22	61
1/4	6.8±0.4	0.30	3.20	0.64±0.07	1.22	61
3/8	10.0±0.4	0.30	4.80	0.64±0.07	1.22	61
1/2	13.2±0.5	0.30	6.4	0.64±0.07	1.22	61
3/4	20.0±0.6	0.40	9.5	0.76±0.07	1.22	61
1	26.6±0.8	0.45	12.7	0.89±0.12	1.22	61
1-1/2	39.3±1.0	0.45	19.1	1.02±0.15	1.22	61
2	52.7±1.5	0.50	25.4	1.14±0.17	1.22	61
3	77.7±1.5	0.55	38.1	1.27±0.20	1.22	61
4	106.0±3.0	0.60	50.8	1.40±0.22	1.22	30.5
