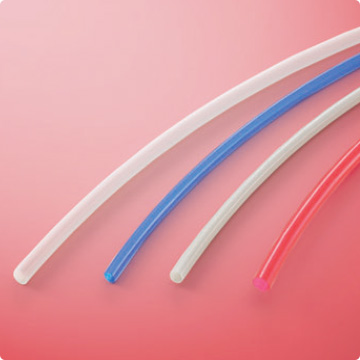

SUMITUBE®A

目录No.802

一般用热缩管

■ 耐油性, 耐化学品性卓越
■ 通透的色彩

产品分类	热缩套管
材质	电子线架桥软质交联聚烯烃树脂
阻燃性	非阻燃
收缩温度	115℃以上

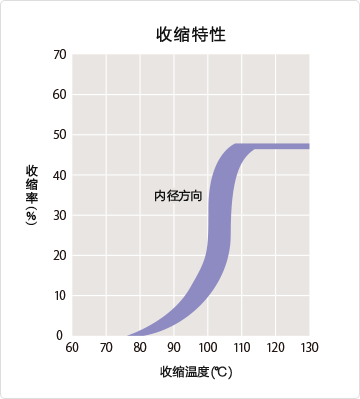

收缩率	大约40％
长度变化率	-15％以上
可连续使用温度	-55 〜 105℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R4-0180）
标记（例）	―
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明
柔软性	柔软
环境对应	RoHS,ELV
领域	汽车,工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	◎	◎

汽油

轻油

润滑油

酒精

酸

碱

○

◎

特性

项目

特性值

代表值＊

机械特性

抗拉强度
伸展率
比重
硬度（萧氏硬度D）

10.4MPa以上
200％以上
―
―

19.2MPa
440％
0.92
42

电气特性

耐电压
体积电阻率

AC2.5kV×60秒, 无破坏
1.0×10¹⁶Ω・cm以上

合格
1.6×10¹⁶Ω・cm

化学特性

吸水率
燃烧性

23℃×24小时, 0.10％以下
可燃

0.09％
―

＊非保证值

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（mm）	内径	壁厚（参考值）	内径（最大值）	壁厚	切割品	卷轴
1.5×0.2	2.10±0.30	0.20	0.80	0.40±0.10	1	200
2×0.2	2.60±0.30	0.20	1.30	0.40±0.10	1	200
2.5×0.2	3.10±0.30	0.20	1.50	0.40±0.10	1	200
3×0.2	3.60±0.30	0.20	1.80	0.40±0.10	1	200
3.5×0.2	4.10±0.30	0.20	2.00	0.40±0.10	1	100
4×0.2	4.60±0.30	0.20	2.30	0.40±0.10	1	100
5×0.2	5.60±0.30	0.20	2.90	0.40±0.10	1	100
6×0.25	6.5±0.3	0.25	3.50	0.50±0.10	1	100
7×0.25	7.5±0.3	0.25	4.20	0.50±0.10	1	50
8×0.25	8.5±0.3	0.25	4.70	0.50±0.10	1	50
9×0.25	9.5±0.3	0.25	5.40	0.50±0.10	1	50
10×0.25	10.5±0.4	0.25	6.00	0.50±0.10	1	50
11×0.25	11.5±0.4	0.25	7.0	0.50±0.10	1	50
12×0.3	12.4±0.4	0.30	7.6	0.60±0.10	1	50
13×0.3	13.4±0.4	0.30	8.0	0.60±0.10	1	50
14×0.3	14.4±0.4	0.30	9.0	0.60±0.10	1	50
15×0.3	15.4±0.4	0.30	10.0	0.60±0.10	1	50
16×0.3	16.4±0.4	0.30	10.5	0.60±0.10	1	50
18×0.3	18.4±0.4	0.30	11.5	0.60±0.10	1	50
20×0.3	20.4±0.4	0.30	13.0	0.60±0.10	1	50
22×0.3	22.4±0.4	0.30	14.0	0.60±0.10	1	50
25×0.3	25.5±0.5	0.30	15.0	0.60±0.10	1	50
