■ 对金属、聚乙烯、PVC具有卓越的粘合性
■ 收缩倍率高（内径方向收缩至1/3）, 可应对具有高低差的被收缩物
■ 柔软性卓越
| 产品分类 | 热缩套管 |
|---|---|
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |
| 收缩温度 | 115℃以上 |
| 收缩率 | 60%以上 |
| 长度变化率 | -10％以上 |
| 可连续使用温度 | -55 〜 120℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |

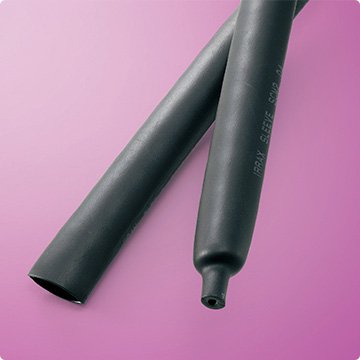

| 标记（例） | IRRAX SLEEVE SCM2 XX （XX : 尺寸） |
| 可制作的颜色 | 黑 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子,电力、通信 |
| 特性 | 项目 | 特性值 | 代表值＊1 |
|---|---|---|---|
| 机械特性 | 抗拉强度＊2 （老化前） 抗拉强度＊2 （老化后） 伸展率 （老化前） 伸展率 （老化后） 低温柔软性 硬度（ 萧氏硬度D） |
10.0 MPa 以上 150℃×168小时, 8.0MPa以上 350 % 以上 150℃×168小时, 300%以上 -55℃×1小时, 无裂缝 ― |
21.7MPa 23.5MPa 568% 532％ 合格 41 |
| 电气特性 | 体积电阻率 耐跟踪性 诱电率 |
1×1013Ω･cm 以上 ― ― |
2×1014Ω･cm 2.75 kV×60分钟 合格 4.1 |

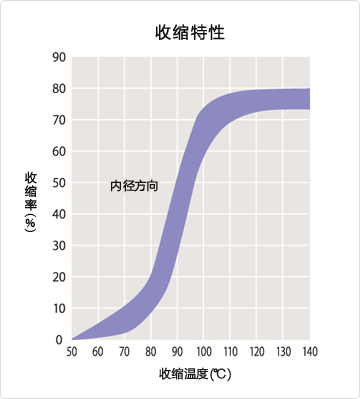

| 化学特性 | 耐气候性(4000小时) 抗拉强度 伸展率 收缩开始温度/收缩完了温度 |
― ― ― |
剩余率 94 % 剩余率 91 % 70℃ / 90℃ |
＊1：非保证值 ＊2：抗拉强度是以外层的断面积来计算
| 尺寸＊1 | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（mm） | |
|---|---|---|---|---|
| 内径（最小值） | 内径＊2（最大值） | 壁厚＊2（名称） | ||
| 04-1220 | 10.2 | 3.80 | 1.50 | 1220 |
| 07-1220 | 19.0 | 5.60 | 2.00 | 1220 |
| 11-1220 | 28.0 | 9.5 | 2.00 | 1220 |
| 13-1220 | 33.0 | 10.2 | 2.00 | 1220 |
| 15-1220 | 38.1 | 12.7 | 2.30 | 1220 |
| 17-1220 | 44.0 | 14.0 | 2.30 | 1220 |
| 20-1220 | 52.0 | 18.2 | 2.30 | 1220 |
| 27-1220 | 70.0 | 25.5 | 2.30 | 1220 |
| 35-1220 | 90.0 | 30.0 | 2.50 | 1220 |
| 50-1220 | 125.0 | 40.0 | 2.50 | 1220 |
