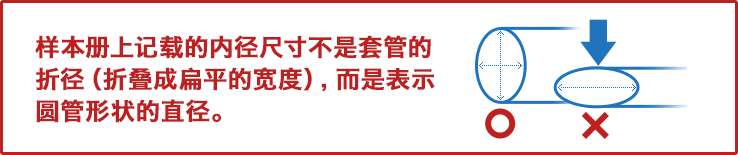

内径尺寸的读法
根据品种不同,有公制尺寸(mm)和英制尺寸(inch)两种。 比如,SUMITUBE B2是inch尺寸,1/8IN相当于3.2mm(1/8x25.4mm)。 收缩前在3.5±0.30mm的内径,有±0.30mm的公差,完全收缩后的内径变成1.6mm以下。

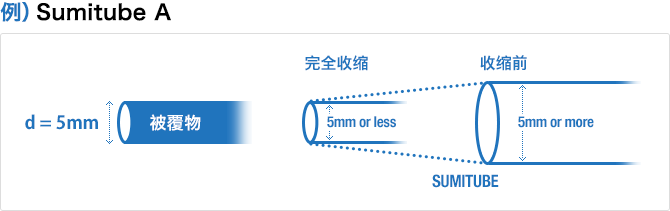

被覆物体外径d为5mm的时候,您能够使用的套管尺寸为收缩前直径5mm以上,收缩后直径为5mm以下。比如SUMITUBE A,您可以使用下面尺寸范围的产品。
d=最小 SUMITUBE A 5X0.2 收缩前直径 5.6±0.3mm 收缩后直径 ≤2.9mm
d=最大 SUMITUBE A 8X0.25 收缩前直径 8.5±0.3mm 收缩后直径 ≤4.7mm
在套管的选择上,一般而言,小尺寸的管子相对便宜、壁厚薄,但线束套入不便。大尺寸的管子的壁厚相对较厚,被覆物体的套入操作也相对简单,但收缩时间长。如果被覆物体有菱角或者需要被长时间再收缩的时候,为了防止破裂,我们推荐大尺寸。

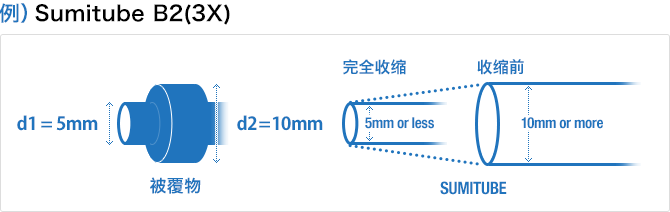

被覆物体有很大段差的情况下,请选择高倍率收缩的套管。比如,被覆物体的外径,最小外径d1为5mm,最大外径d2为10mm,那么可以使用的套管的收缩前直径应该≥10mm,收缩后的内径应该≤5mm。一般的SUMITUBE 的收缩比率为2:1,但是像上述情况,可以选用高倍率收缩的套管,比如SUMITUBE B2(3X)。
如果是SUMITUBE B2(3X),可以使用12/4(收缩前12mm,收缩后4mm)这个尺寸。
