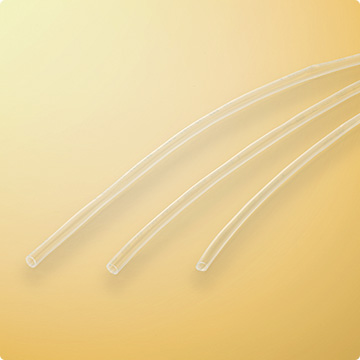

SUMITUBE®V（300V）

目录No.836

UL/cULus规格品透明阻燃热缩管

■ UL224（UL／cULus）规格品
■ 阻燃
■ 透明

产品分类	热缩套管
材质	软质阻燃性聚氯乙烯树脂
阻燃性	阻燃
收缩率	50%以上
长度变化率	-30％以上
可连续使用温度	-30 〜 105℃
规格	UL224／认定书No. E48762 　　目录 No. 836, 额定温度 105℃ 　　额定电压 300V, 阻燃级别 VW-1 电气用品安全法电气用品中使用的零部件, 材料登记制度　　机器内被覆电线的阻燃性试验（-F-）登记（登记No. ：F-STS3-001～F-STS3-008）
标记（例）	105℃ VW-1 SUMITOMO-K SUMITUBE V CAT 836 -F-
可制作的颜色	透明
柔软性	柔软
环境对应	RoHS,ELV
领域	工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	△	△	△

汽油

轻油

润滑油

酒精

酸

碱

○

△

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）抗拉强度（老化后）伸展率（老化前）伸展率（老化后）加热变形率热冲击低温弯曲	10.4MPa以上 136℃×7日, 7.3MPa以上 100％以上 136℃×7日, 100％以上 131℃×1小时, 35％以下 180℃×4小时, 无裂缝 -30℃×1小时, 无裂缝	27.7MPa 29.0MPa 340％ 320％ 27％合格合格
电气特性	耐电压（老化前）耐电压（老化后）绝缘破坏电压（老化前）绝缘破坏电压（老化后）体积电阻率	AC2.5kV×60秒, 无破坏 136℃×7日, AC2.5kV×60秒, 无破坏 AC2.5kV以上 136℃×7日, 剩余率在50％以上且AC2.5kV以上 1.0×10¹⁰Ω・cm以上	合格合格 17.5kV 合格 5.3×10¹²Ω・cm
化学特性	铜腐蚀性铜稳定性燃烧性	湿度95％, 环境下放置24小时后, 136℃×7日, 无腐蚀湿度95％, 温度23℃环境下放置24小时后, 136℃×7日, 伸展率在100％以上 VW-1合格	合格 300% 合格

项目

特性值

代表值＊

机械特性

抗拉强度（老化前）
抗拉强度（老化后）
伸展率（老化前）
伸展率（老化后）
加热变形率
热冲击
低温弯曲

10.4MPa以上
136℃×7日, 7.3MPa以上
100％以上
136℃×7日, 100％以上
131℃×1小时, 35％以下
180℃×4小时, 无裂缝
-30℃×1小时, 无裂缝

27.7MPa
29.0MPa
340％
320％
27％
合格
合格

电气特性

耐电压（老化前）
耐电压（老化后）
绝缘破坏电压（老化前）
绝缘破坏电压（老化后）
体积电阻率

AC2.5kV×60秒, 无破坏
136℃×7日, AC2.5kV×60秒, 无破坏
AC2.5kV以上
136℃×7日, 剩余率在50％以上且AC2.5kV以上
1.0×10¹⁰Ω・cm以上

合格
合格
17.5kV
合格
5.3×10¹²Ω・cm

化学特性

铜腐蚀性
铜稳定性
燃烧性

湿度95％, 环境下放置24小时后, 136℃×7日, 无腐蚀
湿度95％, 温度23℃环境下放置24小时后, 136℃×7日, 伸展率在100％以上
VW-1合格

合格
300%
合格

＊非保证值

尺寸

尺寸（inch）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
英制尺寸
尺寸（inch）	内径＊（最小值）	壁厚（参考值）	内径（最大值）	壁厚（最小值）	単位长度（最小值）（m）
3/64	1.20	0.10	0.60	0.26	100
1/16	1.60	0.10	0.80	0.33	100
3/32	2.40	0.12	1.20	0.33	100
1/8	3.20	0.12	1.60	0.33	100
3/16	4.80	0.12	2.40	0.33	100
1/4	6.4	0.15	3.20	0.44	50
3/8	9.5	0.15	4.80	0.44	50
1/2	12.7	0.19	6.4	0.56	50
3/4	19.1	0.23	9.5	0.69	50
1	25.4	0.25	12.7	0.77	50

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
公制尺寸
尺寸（mm）	内径＊（最小值）	壁厚（参考值）	内径（最大值）	壁厚（最小值）	単位长度（最小值）（m）
1.5×0.15	1.50	0.15	0.75	0.33	100
2×0.15	2.00	0.15	1.00	0.33	100
2.5×0.15	2.50	0.15	1.25	0.33	100
3×0.15	3.00	0.15	1.50	0.33	100
3.5×0.15	3.50	0.15	1.75	0.33	100
4×0.15	4.00	0.15	2.00	0.33	100
5×0.15	5.00	0.15	2.50	0.44	50
6×0.15	6.0	0.15	3.00	0.44	50
7×0.15	7.0	0.15	3.50	0.44	50
8×0.15	8.0	0.15	4.00	0.44	50
9×0.2	9.0	0.20	4.50	0.56	50
10×0.2	10.0	0.20	5.00	0.56	50
11×0.2	11.0	0.20	5.50	0.56	50
12×0.2	12.0	0.20	6.00	0.56	50
13×0.25	13.0	0.25	6.5	0.69	50
14×0.25	14.0	0.25	7.0	0.69	50
15×0.25	15.0	0.25	7.5	0.69	50
16×0.25	16.0	0.25	8.0	0.69	50
18×0.25	18.0	0.25	9.0	0.77	50
20×0.25	20.0	0.25	10.0	0.77	50
22×0.25	22.0	0.25	11.0	0.77	50
25×0.25	25.0	0.25	12.5	0.77	50

＊实际产品的内径尺寸可能会约大20%左右, 请注意使用

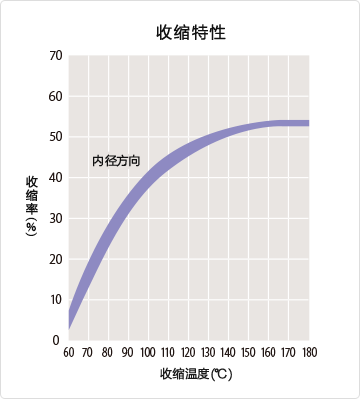

存放条件与自然收缩
SUMITUBEV的材质是软质聚氯乙烯，其特性是在大约40℃左右开始出现收缩的趋势，故我们仍建议存放在湿度较低的阴凉场所。同时请避免阳光直射。
※ SUMITUBEV会在热缩时，因为局部受热不均匀而产生裂开现象。请在确认收缩状态的同时决定收缩条件。
