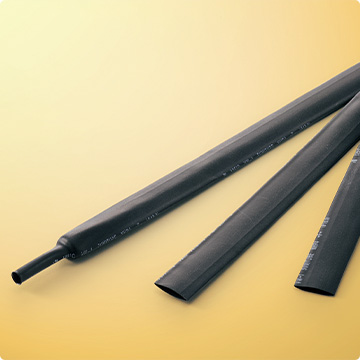

SUMITUBE®NHR4

目录No.718

UL规格品壁薄且柔软性优额定温度为125℃的无卤素
阻燃热缩管

■ UL224规格品
■ 薄壁, 收缩时间缩短
■ 阻燃（不使用卤系阻燃剂）
■ 柔软

产品分类	热缩套管
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
收缩温度	100℃以上

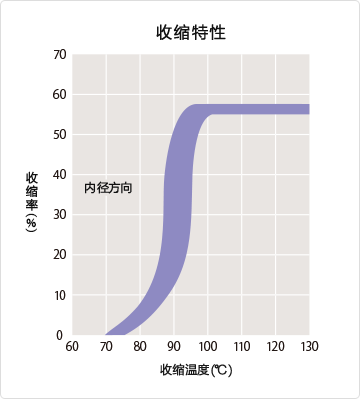

收缩率	50%以上
长度变化率	-5± 5％
可连续使用温度	-55 〜 125℃
规格	认定书No.E75077 额定温度　125℃, 额定电压　300V, 阻燃级别　VW-1
标记（例）	125℃ VW-1 SUMITUBE NHR4 -F- XXX （XXX 的部分为尺寸）
可制作的颜色	黑
柔软性	柔软
环境对应	无卤,RoHS,ELV
领域	工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
△	△	△	◎	○	○

汽油

轻油

润滑油

酒精

酸

碱

△

◎

○

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）抗拉强度（老化后）伸展率（老化前）伸展率（老化后）热冲击低温弯曲	10.4MPa以上 158℃×7日, 7.3MPa以上 200％以上 158℃×7日, 100％以上 250℃×4小时, 无裂缝 -30℃×1小时, 无裂缝	11.9MPa 11.5MPa 510％ 460% 合格合格
电气特性	耐电压（老化前）耐电压（老化后）绝缘破坏电压（老化前）绝缘破坏电压（老化后）体积电阻率	AC2.5kV×60秒, 无破坏 158℃×7日, AC2.5kV×60秒, 无破坏 AC2.5kV以上 158℃×7日, 剩余率在50％以上且AC2.5kV以上 1.0×10¹⁴Ω・cm以上	合格合格 16.0kV 合格 4.0×10¹⁵Ω・cm
化学特性	铜腐蚀性燃烧性	湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 VW-1合格	合格 380％合格

项目

特性值

代表值＊

机械特性

抗拉强度      （老化前）
抗拉强度      （老化后）
伸展率          （老化前）
伸展率          （老化后）
热冲击
低温弯曲

10.4MPa以上
158℃×7日, 7.3MPa以上
200％以上
158℃×7日, 100％以上
250℃×4小时, 无裂缝
-30℃×1小时, 无裂缝

11.9MPa
11.5MPa
510％
460%
合格
合格

电气特性

耐电压（老化前）
耐电压（老化后）
绝缘破坏电压（老化前）
绝缘破坏电压（老化后）
体积电阻率

AC2.5kV×60秒, 无破坏
158℃×7日, AC2.5kV×60秒, 无破坏
AC2.5kV以上
158℃×7日, 剩余率在50％以上且AC2.5kV以上
1.0×10¹⁴Ω・cm以上

合格
合格
16.0kV
合格
4.0×10¹⁵Ω・cm

化学特性

铜腐蚀性

燃烧性

湿度95％, 温度23℃环境下放置24小时后,
158℃×7日, 无腐蚀
VW-1合格

合格
380％
合格

＊非保证值

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（mm）	内径	壁厚（参考值）	内径（最大值）	壁厚（最小值）	単位长度（最小值）（m）
1×0.1	1.40±0.20	0.10	0.50	0.20	200
1.5×0.1	1.90±0.20	0.10	0.75	0.20	200
2×0.1	2.30±0.20	0.10	1.00	0.20	200
2.5×0.15	2.90±0.20	0.15	1.25	0.25	200
3×0.15	3.30±0.30	0.15	1.50	0.25	200
3.5×0.15	3.80±0.30	0.15	1.75	0.25	200
4×0.15	4.40±0.30	0.15	2.00	0.25	200
5×0.15	5.50±0.30	0.15	2.50	0.25	100
6×0.15	6.5±0.4	0.15	3.00	0.28	100
7×0.15	7.5±0.4	0.15	3.50	0.28	50
8×0.15	8.5±0.4	0.15	4.00	0.28	50
9×0.15	9.5±0.4	0.15	4.50	0.28	50
10×0.15	10.5±0.5	0.15	5.00	0.28	50
