SUMITUBE®LB

目录No.813

大口径壁厚阻燃热缩管

■ 大口径, 厚壁
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）

产品分类	热缩套管
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
收缩温度	115℃以上

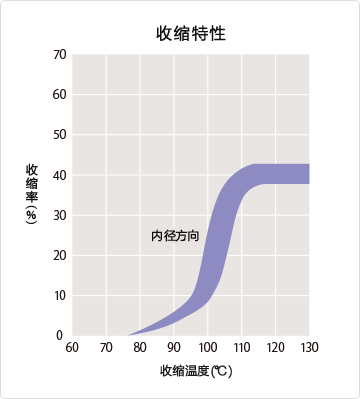

收缩率	大约35％
长度变化率	-20％以上
可连续使用温度	-45 〜 120℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R4-2782）
标记（例）	―
可制作的颜色	可制作颜色／黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 白注） SUMITUBE B的颜色是中间色。　　（例：黑色是加了灰色的黑色）
柔软性	柔软
环境对应	RoHS,ELV
领域	工程机械,工业机械,电子,电力、通信

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	◎	◎

汽油

轻油

润滑油

酒精

酸

碱

○

◎

特性

特性	项目	特性值	代表值＊1
机械特性	抗拉强度伸展率比重硬度（萧氏硬度D）	10.4MPa以上 200％以上 ― ―	18.6MPa 454％ 1.03 42
电气特性	耐电压体积电阻率	AC2.5kV×60秒, 无破坏 1.0×10¹⁴Ω・cm以上	合格 1.1×10¹⁷Ω・cm
化学特性	吸水率燃烧性	23℃×24小时, 0.30％以下 FMVSS法＊2	0.15％合格

项目

特性值

代表值＊1

机械特性

抗拉强度
伸展率
比重
硬度（萧氏硬度D）

10.4MPa以上
200％以上
―
―

18.6MPa
454％
1.03
42

电气特性

耐电压
体积电阻率

AC2.5kV×60秒, 无破坏
1.0×10¹⁴Ω・cm以上

合格
1.1×10¹⁷Ω・cm

化学特性

吸水率
燃烧性

23℃×24小时, 0.30％以下
FMVSS法＊2

0.15％
合格

＊1：非保证值＊2：FMVSS为美国汽车规格Federal Motor Vehicle Safety Standard的英文缩写

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（mm）	内径	壁厚（参考值）	内径（最大值）	壁厚（最小值）	単位长度（最小值）（m）
30×1	36.0±4.0	0.70	21.0	1.50	25
40×1	47.0±4.0	0.70	27.0	1.50	25
50×1	57.0±4.0	0.70	33.0	1.50	25
60×1	67.0±4.0	0.70	40.0	1.50	25
70×1	77.0±4.0	0.70	46.0	1.50	20
80×1	86.0±4.0	0.70	53.0	1.50	20
90×1	96.0±4.0	0.70	60.0	1.50	20
100×1	106.0±4.0	0.70	66.0	1.50	20
120×1	127.0±4.0	0.70	80.0	1.50	20
150×1	161.0±4.0	0.70	98.0	1.50	20
