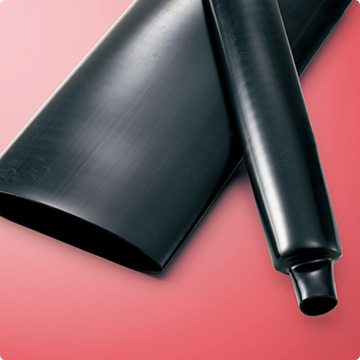

SUMITUBE®LA

SUMITUBE®LA

目录No.813

大口径厚壁热缩管

■ 大口径, 厚壁

用途

■ 各种母线的电气绝缘
■ 大口径金属管的绝缘, 保护

基本式样

产品分类	热缩套管
材质	电子线架桥软质交联聚烯烃树脂
阻燃性	非阻燃

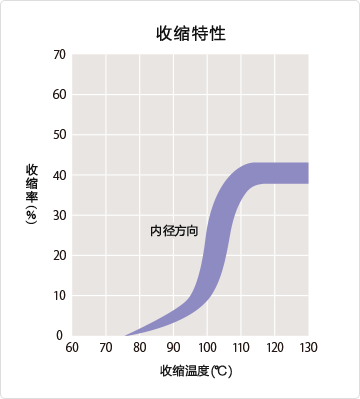

收缩温度	115℃以上
收缩率	大约35％
长度变化率	-20％以上
可连续使用温度	-55 〜 105℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R4-2380）
标记（例）	―
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明
柔软性	柔软
环境对应	RoHS,ELV
领域	工程机械,工业机械,电子,电力、通信

耐油性、耐化学品性（常温）

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	◎	◎

◎：性能卓越　○：品质优良　△：需在使用过程中加以注意

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度伸展率比重硬度（萧氏硬度D）	10.4MPa以上 200％以上 ― ―	19.2MPa 440％ 0.92 44
电气特性	耐电压体积电阻率	AC2.5kV×60秒, 无破坏 1.0×10¹⁶Ω・cm以上	合格 1.6×10¹⁶Ω・cm
化学特性	吸水率燃烧性	23℃×24小时, 0.10％以下可燃	0.09％ ―

＊非保证值

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（mm）	内径	壁厚（参考值）	内径（最大值）	壁厚（最小值）	単位长度（最小值）（m）
30×1	36.0±4.0	0.70	21.0	1.50	25
40×1	47.0±4.0	0.70	27.0	1.50	25
50×1	57.0±4.0	0.70	33.0	1.50	25
60×1	67.0±4.0	0.70	40.0	1.50	25
70×1	77.0±4.0	0.70	46.0	1.50	20
80×1	86.0±4.0	0.70	53.0	1.50	20
90×1	96.0±4.0	0.70	60.0	1.50	20
100×1	106.0±4.0	0.70	66.0	1.50	20
120×1	127.0±4.0	0.70	80.0	1.50	20
150×1	161.0±4.0	0.70	98.0	1.50	20
