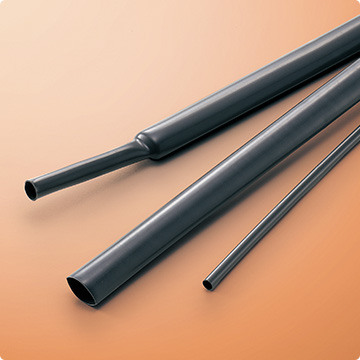

SUMITUBE®B

目录No.815

一般用阻燃热缩管

■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）

产品分类	热缩套管
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
收缩温度	115℃以上

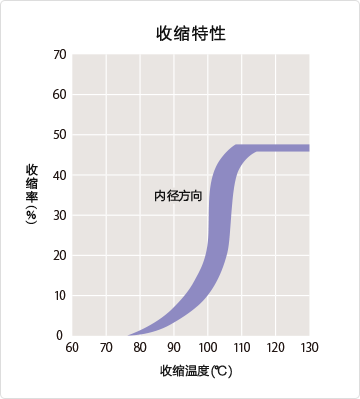

收缩率	大约40％
长度变化率	-15％以上
可连续使用温度	-45 〜 120℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R4-0380）
标记（例）	―
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 白注） SUMITUBE B的色调是中间色。　　（例：黑色是带点灰色的黑色）
柔软性	柔软
环境对应	RoHS,ELV
领域	汽车

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	◎	◎

汽油

轻油

润滑油

酒精

酸

碱

○

◎

特性

特性	项目	特性值	代表值＊1
机械特性	抗拉强度伸展率比重硬度（萧氏硬度D）	10.4MPa以上 200％以上 ― ―	18.6MPa 454％ 1.03 42
电气特性	耐电压体积电阻率	AC2.5kV×60秒, 无破坏 1.0×10¹⁴Ω・cm以上	合格 1.1×10¹⁷Ω・cm
化学特性	吸水率燃烧性	23℃×24小时, 0.30％以下 FMVSS法＊2	0.15％合格

项目

特性值

代表值＊1

机械特性

抗拉强度
伸展率
比重
硬度（萧氏硬度D）

10.4MPa以上
200％以上
―
―

18.6MPa
454％
1.03
42

电气特性

耐电压
体积电阻率

AC2.5kV×60秒, 无破坏
1.0×10¹⁴Ω・cm以上

合格
1.1×10¹⁷Ω・cm

化学特性

吸水率
燃烧性

23℃×24小时, 0.30％以下
FMVSS法＊2

0.15％
合格

＊1：非保证值＊2：FMVSS为美国汽车规格Federal Motor Vehicle Safety Standard的英文缩写

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）
尺寸（mm）	内径	壁厚（参考值）	内径（最大值）	壁厚（最小值）	切割品	卷轴
2×0.3	2.40±0.30	0.30	1.20	0.40	1	200
2.5×0.3	2.90±0.30	0.30	1.50	0.50	1	200
3×0.3	3.40±0.30	0.30	1.80	0.50	1	200
3.5×0.3	3.90±0.30	0.30	2.00	0.50	1	100
4×0.3	4.40±0.30	0.30	2.30	0.50	1	100
5×0.3	5.40±0.30	0.30	2.90	0.50	1	100
6×0.3	6.4±0.3	0.30	3.50	0.50	1	50
7×0.3	7.4±0.3	0.30	4.20	0.50	1	50
8×0.3	8.4±0.3	0.30	4.70	0.50	1	50
10×0.3	10.6±0.4	0.30	6.00	0.50	1	50
11×0.4	11.6±0.4	0.40	7.0	0.65	1	50
12×0.4	12.6±0.4	0.40	8.0	0.65	1	50
13×0.4	13.6±0.4	0.40	8.5	0.65	1	50
14×0.4	14.6±0.5	0.40	9.0	0.65	1	50
15×0.4	15.6±0.5	0.40	10.0	0.65	1	50
16×0.4	16.6±0.5	0.40	11.0	0.65	1	50
18×0.4	18.6±0.5	0.40	12.0	0.65	1	50
20×0.4	20.5±0.5	0.40	13.0	0.70	1	50
22×0.4	22.5±0.5	0.40	14.0	0.70	1	50
25×0.4	25.5±0.5	0.40	15.0	0.70	1	50
