SUMISEAL®

目录No.987

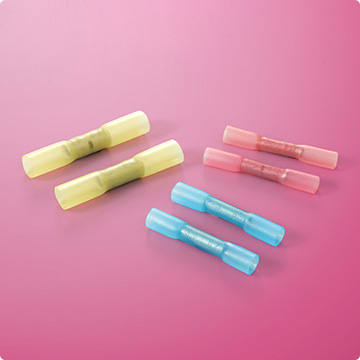

集电线连接和防水功能于一体的热缩管一体化压接套管

■ 可以电线的连接及防水
■ 对金属, 聚乙烯, PVC有粘合性, 可以进行防水加工
■ 耐摩耗性卓越
■ 可均匀, 紧凑地完成压接

产品分类	热缩套管
材质	压接管：无氧铜管（电气锡镀）热缩管外层：电子线架桥半硬质交联聚烯烃树脂热缩管内层：热熔融性胶水
阻燃性	非阻燃
收缩温度	120℃以上
可连续使用温度	-40 〜 105℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R4-0200）
标记（例）	―
可制作的颜色	黄, 红, 蓝
柔软性	半硬质
环境对应	RoHS,ELV
领域	汽车,工程机械,工业机械,电子

特性

项目	试验方法和判定基准
耐电压	在SUMISEAL外侧和内部的电线之间施加3400V的交流电压（60Hz）, 承受1分钟。
防水性	沉浸在1m深的水下1个月后, 能通过耐电压试验。
冷热循环	5个循环（-25℃×30分→20℃×10分→75℃×30分→20℃×10分为一个循环）后, 能通过耐电压试验。
低温性	在-20℃压接, 再在-55℃环境下放置1个小时。然后, 在常温下能通过耐电压试验。
低振动疲劳性	以加速度7GX8小时震动后, 能通过耐电压试验。

项目

试验方法和判定基准

耐电压

在SUMISEAL外侧和内部的电线之间施加3400V的交流电压（60Hz）, 承受1分钟。

防水性

沉浸在1m深的水下1个月后, 能通过耐电压试验。

冷热循环

5个循环（-25℃×30分→20℃×10分→75℃×30分→20℃×10分为一个循环）后, 能通过耐电压试验。

低温性

在-20℃压接, 再在-55℃环境下放置1个小时。然后, 在常温下能通过耐电压试验。

低振动疲劳性

以加速度7GX8小时震动后, 能通过耐电压试验。

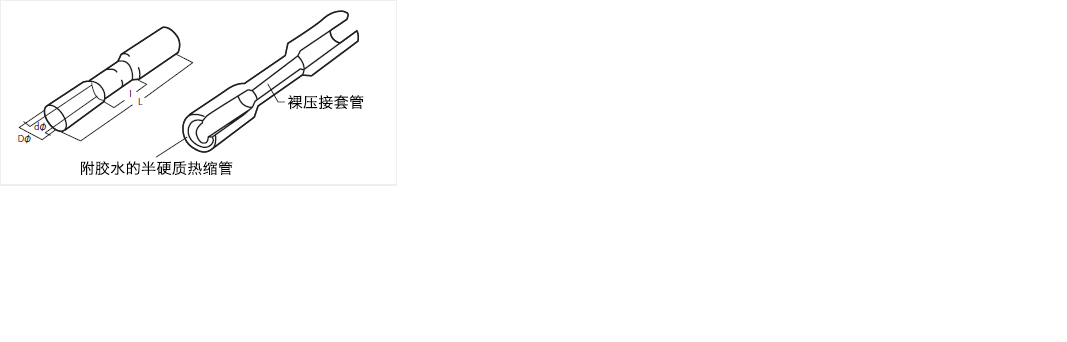

尺寸

外径	各部位尺寸（mm）				电线适用范围		専用工具	定格電圧	定格電流	标准颜色
外径	dφ	Dφ	L	l	mm²	AWG	専用工具	定格電圧	定格電流	标准颜色
SS-2220	1.4	3.8	25	11.5	0.3～0.5	22-20	NH-82	600V	19A	黄
SS-1816	1.7	4.2	37	15.0	0.75～1.25	18-16	NH-82	600V	19A	赤
SS-1414	2.3	4.9	37	15.0	2.0	14	NH-82	600V	27A	青
SS-1010	3.4	6.4	42	15.0	5.5	10	NH-82	600V	49A	黄
