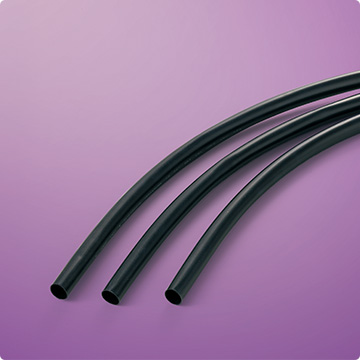

IRRAX®TUBE V2 (300V)

目录No.806,837

UL及CSA规格品 柔软耐热套管

■ 彩色物品:UL224及CSA规格品, 透明:UL224(UL/cULus)规格品
■ 阻燃

  • UL
  • CSA
  • F登记(电气用品安全法)
  • 防水性 单层
  • 阻燃

用途

  • ■ 电线终端, 电线连接部位的绝缘, 保护, 增强
    ■ 电线的识别, 捆绑

下载产品详细介绍PDF

基本式样

产品分类 耐热套管(非收缩)
材质 软质阻燃性聚氯乙烯树脂
阻燃性 阻燃
可连续使用温度 -30 〜 105℃
规格 彩色物品:
UL224/认定书No. E48762
  额定温度 105℃, 额定电压 300V, 阻燃级别 VW-1
CSA C22.2 No.198.1/认定书No. LR33298
  额定温度 105℃, 额定电压 300V, 阻燃级别 VW-1
电气用品安全法 电气用品中使用的零部件, 材料登记制度
  机器内被覆电线的阻燃性试验( -F-)
  登记( 登记No:. F-STS3-001~F-STS3-008)
透明:
UL224( UL/cULus)/认定书No. E48762
  额定温度 105℃, 额定电压 300V, 阻燃级别 VW-1
电气用品安全法 电气用品中使用的零部件, 材料登记制度
  机器内被覆电线的阻燃性试验( -F-)
  登记( 登记No:. F-STS3-001~F-STS3-008)
※根据目录No.的不同, 适应规格和颜色也有所不同。
标记(例) 彩色物品: 105℃ VW-1 SUMITOMO-K IRRAXTUBE V2 CAT 806 CSA 105℃ VW-1 -F-
透明: 105℃ VW-1 SUMITOMO-K IRRAXTUBE V2 CAT 837 -F-
可制作的颜色 目录No.806
黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白
目录No.837
透明
柔软性 柔软
环境对应 RoHS,ELV
领域 汽车,工程机械,工业机械,电子

耐油性、耐化学品性(常温)

汽油 轻油 润滑油 酒精

:性能卓越 :品质优良 :需在使用过程中加以注意

特性

特性 项目 特性值 代表值*
机械特性 抗拉强度 (老化前)
抗拉强度 (老化后)
伸展率 (老化前)
伸展率 (老化后)
加热变形率
热冲击
低温弯曲
10.4MPa以上
136℃×7日, 7.3MPa以上
100%以上
136℃×7日, 100%以上
131℃×1小时, 35%以下
180℃×4小时, 无裂缝
-30℃×1小时, 无裂缝
28.6MPa
29.0MPa
310%
320%
25%
合格
合格
电气特性 耐电压 (老化前)
耐电压 (老化后)
绝缘破坏电压( 老化前)
绝缘破坏电压( 老化后)
体积电阻率
AC2.5kV×60秒, 无破坏
136℃×7日, AC2.5kV×60秒, 无破坏
AC2.5kV以上
136℃×7日, 剩余率在50%以上
1.0×1010Ω・cm以上
合格
合格
合格
合格
4.8×1012Ω・cm
化学特性 铜腐蚀性
铜稳定性
燃烧性
湿度95%, 温度23℃环境下放置24小时后, 136℃×7日, 无腐蚀
湿度95%, 温度23℃环境下放置24小时后, 136℃×7日, 伸展率在100%以上
VW-1合格
合格
190%
合格

*非保证值

尺寸

尺寸 内径(mm) 壁厚(mm) 単位长度(m)
AWG24 0.55±0.10 0.32±0.06 1000以上
AWG22 0.65±0.10 0.32±0.06 500以上
AWG20 0.80±0.10 0.40±0.06 500以上
AWG19 0.90±0.10 0.40±0.06 500以上
AWG18 1.00±0.10 0.40±0.06 500以上
AWG17 1.15±0.10 0.40±0.06 250以上
AWG16 1.30±0.10 0.40±0.06 250以上
AWG15 1.45±0.10 0.40±0.06 200以上
AWG14 1.65±0.10 0.40±0.06 200以上
AWG13 1.80±0.15 0.40±0.06 200以上
AWG12 2.10±0.15 0.40±0.06 400以上
AWG11 2.30±0.15 0.40±0.06 400以上
AWG10 2.60±0.15 0.40±0.06 400以上
AWG9 2.90±0.15 0.50±0.06 400以上
AWG8 3.30±0.15 0.50±0.06 400以上
AWG7 3.70±0.15 0.50±0.06 400以上
AWG6 4.10±0.20 0.50±0.06 200以上
AWG5 4.60±0.20 0.50±0.06 200以上
AWG4 5.20±0.20 0.50±0.06 200以上
AWG3 5.80±0.20 0.50±0.06 100以上
AWG2 6.5±0.2 0.50±0.06 100以上
AWG1 7.3±0.3 0.50±0.06 100以上
AWG0 8.3±0.3 0.50±0.06 100以上
  • 长度变化率:0±5%(100℃×2小时)
