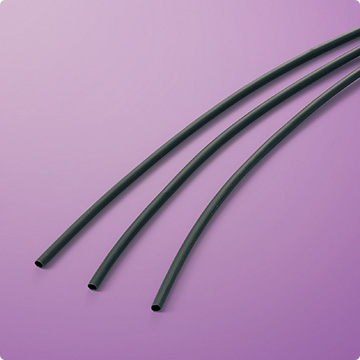

IRRAX®TUBE F2

目录No.901

应对电气用品安全法的软质耐热套管

■ 电气用品安全法应对品
■ 柔软
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）

产品分类	耐热套管（非收缩）
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
可连续使用温度	-55 〜 125℃
规格	电气用品安全法　电气用品中使用的零部件, 材料登记制度　　绝缘物类使用温度的上限值确认试验　　　125℃登记（登记No. ：004CC 0176）　　机器内被覆电线的阻燃性试验（-F-）登记　　（登记No.：F-STS3-009～F-STS3-016）
标记（例）	SUMITOMO IRRAX F2 125℃ -F-
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白
柔软性	柔软
环境对应	RoHS,ELV
领域	工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
△	△	△	◎	○	○

汽油

轻油

润滑油

酒精

酸

碱

△

◎

○

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）抗拉强度（老化后）伸展率（老化前）伸展率（老化后）热冲击低温弯曲	10.4MPa以上 158℃×7日, 7.3MPa以上 200％以上 158℃×7日, 100％以上 250℃×4小时, 无裂缝 -30℃×1小时, 无裂缝	12.1MPa 11.7MPa 300％ 325％合格合格
电气特性	耐电压（老化前）耐电压（老化后）绝缘破坏电压（老化前）绝缘破坏电压（老化后）体积电阻率	AC2.5kV×60秒, 无破坏 158℃×7日, AC2.5kV×60秒, 无破坏 AC2.5kV以上 158℃×7日, 剩余率在50％以上且AC2.5kV以上 1.0×10¹⁴Ω・cm以上	合格合格 19.7kV 合格 1.3×10¹⁶Ω・cm
化学特性	铜腐蚀性铜稳定性燃烧性	湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上 VW-1合格, 根据电安技术基准别案第八・2(94)的燃烧试验	合格 350% 合格

项目

特性值

代表值＊

机械特性

抗拉强度（老化前）
抗拉强度（老化后）
伸展率（老化前）
伸展率（老化后）
热冲击
低温弯曲

10.4MPa以上
158℃×7日, 7.3MPa以上
200％以上
158℃×7日, 100％以上
250℃×4小时, 无裂缝
-30℃×1小时, 无裂缝

12.1MPa
11.7MPa
300％
325％
合格
合格

电气特性

耐电压（老化前）
耐电压（老化后）
绝缘破坏电压（老化前）
绝缘破坏电压（老化后）
体积电阻率

AC2.5kV×60秒, 无破坏
158℃×7日, AC2.5kV×60秒, 无破坏
AC2.5kV以上
158℃×7日, 剩余率在50％以上且AC2.5kV以上
1.0×10¹⁴Ω・cm以上

合格
合格
19.7kV
合格
1.3×10¹⁶Ω・cm

化学特性

铜腐蚀性
铜稳定性
燃烧性

湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀
湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上
VW-1合格, 根据电安技术基准别案第八・2(94)的燃烧试验

合格
350%
合格

＊非保证值

尺寸

尺寸（mm）	内径（mm）	壁厚（mm）	単位长度（m）
1×0.4	1.00±0.10	0.40以上	500以上
1.5×0.4	1.50±0.10	0.40以上	300以上
2×0.4	2.00±0.20	0.40以上	200以上
3×0.4	3.00±0.20	0.40以上	400以上
4×0.4	4.00±0.30	0.40以上	400以上
5×0.4	5.00±0.30	0.40以上	200以上
6×0.4	6.00±0.50	0.40以上	200以上
7×0.4	7.0±0.5	0.40以上	100以上
8×0.4	8.0±0.5	0.40以上	100以上
9×0.4	9.0±0.5	0.40以上	100以上
10×0.4	10.0±0.5	0.40以上	100以上

长度变化率：－20％以上（ 125℃×1分钟）
