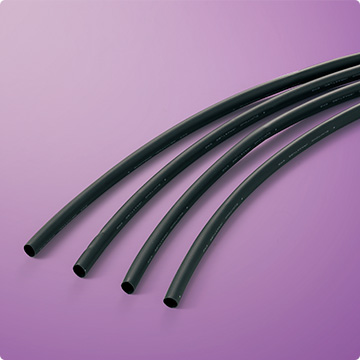

IRRAX®TUBE ER2

150℃耐热套管

■ 高耐热
■ 耐摩耗性卓越
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）

产品分类	耐热套管（非收缩）
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
可连续使用温度	-55 〜 150℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R1-2998）
标记（例）	SUMITOMO IRRAX TUBE ER2
可制作的颜色	黑
柔软性	柔软
环境对应	RoHS,ELV
领域	汽车,工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	◎	◎

汽油

轻油

润滑油

酒精

酸

碱

○

◎

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）抗拉强度（老化后）伸展率（老化前）伸展率（老化后）热冲击低温弯曲割线定性常量	15.7MPa以上 180℃×200小时, 9.8MPa以上 150％以上 180℃×200小时, 50％以上 250℃×4小时, 无裂缝 -55℃×4小时, 无裂缝 107.9±19.6MPa	23.4MPa 22.2MPa 430％ 420％合格合格 106.4MPa
电气特性	耐电压（老化前）耐电压（老化后）体积电阻率	AC2.5kV×60秒, 无破坏 180℃×200小时, AC2.5kV×60秒, 无破坏 1.0×10¹⁰Ω・cm以上	合格合格 1.8×10¹⁶Ω・cm
化学特性	燃烧性	UL224 ALL TUBING FLAME TEST 合格	合格

项目

特性值

代表值＊

机械特性

抗拉强度（老化前）
抗拉强度（老化后）
伸展率（老化前）
伸展率（老化后）
热冲击
低温弯曲
割线定性常量

15.7MPa以上
180℃×200小时, 9.8MPa以上
150％以上
180℃×200小时, 50％以上
250℃×4小时, 无裂缝
-55℃×4小时, 无裂缝
107.9±19.6MPa

23.4MPa
22.2MPa
430％
420％
合格
合格
106.4MPa

电气特性

耐电压（老化前）
耐电压（老化后）
体积电阻率

AC2.5kV×60秒, 无破坏
180℃×200小时, AC2.5kV×60秒, 无破坏
1.0×10¹⁰Ω・cm以上

合格
合格
1.8×10¹⁶Ω・cm

化学特性

燃烧性

UL224 ALL TUBING FLAME TEST 合格

合格

＊非保证值

尺寸

尺寸（mm）	内径（mm）	壁厚（mm）	単位长度（m）
6×0.45	6.0±0.5	0.45±0.05	200以上
8×0.45	8.0±0.5	0.45±0.05	100以上
10×0.45	10.0±0.5	0.45±0.05	100以上
12×0.45	12.0±0.5	0.45±0.05	100以上

长度变化率：－10％以上（125℃×5分钟）
