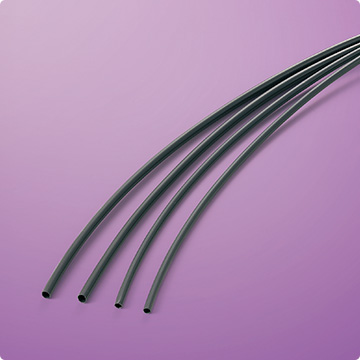

IRRAX®TUBE B

目录No.829

一般用阻燃耐热套管

■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE、PBB)）

产品分类	耐热套管（非收缩）
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
可连续使用温度	-45 〜 120℃
规格	住友电工超效能高分子株式会社所规定的标准规格（规格书编号R1-0380）
标记（例）	―
可制作的颜色	黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 白注） IRRAXTUBE B的色调是中间色。（例：黑色是带点灰色的黑色）
柔软性	柔软
环境对应	RoHS,ELV
领域	汽车,工程机械,工业机械,电子

汽油	轻油	润滑油	酒精	酸	碱
○	○	○	◎	◎	◎

汽油

轻油

润滑油

酒精

酸

碱

○

◎

特性

特性	项目	特性值	代表值＊1
机械特性	抗拉强度伸展率比重硬度（萧氏硬度D）	10.4MPa以上 200％以上 ― ―	18.6MPa 450％ 1.03 42
电气特性	耐电压（老化前）体积电阻率	AC2.5kV×60秒, 无破坏 1.0×10¹⁴Ω・cm以上	合格 1.1×10¹⁷Ω・cm
化学特性	吸水率燃烧性	23℃×24小时, 0.30%以下 FMVSS法＊2	0.15% ―

项目

特性值

代表值＊1

机械特性

抗拉强度
伸展率
比重
硬度（萧氏硬度D）

10.4MPa以上
200％以上
―
―

18.6MPa
450％
1.03
42

电气特性

耐电压（老化前）
体积电阻率

AC2.5kV×60秒, 无破坏
1.0×10¹⁴Ω・cm以上

合格
1.1×10¹⁷Ω・cm

化学特性

吸水率
燃烧性

23℃×24小时, 0.30%以下
FMVSS法＊2

0.15%
―

＊1：非保证值＊2：FMVSS为美国汽车规格Federal Motor Vehicle Safety Standard的英文缩写

尺寸

尺寸（mm）	内径（mm）	壁厚（mm）	単位长度（m）
0.7×0.35	0.70±0.10	0.35±0.05	1000以上
1×0.35	1.00±0.10	0.35±0.05	500以上
1.5×0.35	1.50±0.10	0.35±0.05	400以上
2×0.35	2.00±0.20	0.35±0.05	200以上
3×0.35	3.00±0.20	0.35±0.05	400以上
4×0.35	4.00±0.30	0.35±0.05	400以上
5×0.35	5.00±0.30	0.35±0.05	200以上
6×0.35	6.0±0.5	0.35±0.05	200以上
8×0.4	8.0±0.5	0.40±0.05	100以上
10×0.4	10.0±0.5	0.40±0.05	100以上
12×0.4	12.0±0.5	0.40±0.05	100以上
14×0.5	14.0±0.5	0.50±0.05	100以上

长度变化率：－20％以上（ 125℃×1分钟）
