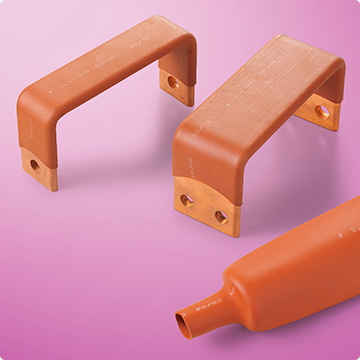

IRRAX®SLEEVE SBI300

母线绝缘保护用无卤热缩管（24ｋV以下）

■ 阻燃性高, 具有自熄性
■ 具有能在配电盘内连续使用的耐热性
■ 壁厚厚, 绝缘性, 耐冲击性良好
■ 具有柔软性, 也能被覆在屈曲的母线上
■ 被覆后还可以弯曲

产品分类	热缩套管
材质	电子线架桥软质阻燃性交联聚烯烃树脂
阻燃性	阻燃
收缩温度	115℃以上
收缩率	60%以上
长度变化率	-15％以上
可连续使用温度	-40 〜 120℃
规格	住友电工超效能高分子株式会社所规定的标准规格
标记（例）	SUMITOMO IRRAX SLEEVE SBI300 XX/YY HF　（ XX/YY: 尺寸）
可制作的颜色	红
柔软性	柔软
环境对应	无卤,RoHS,ELV
领域	工业机械,电子,电力、通信

特性

特性	项目	特性值	代表值＊
机械特性	抗拉强度（老化前）抗拉强度（老化后）伸展率（老化前）伸展率（老化后）比重低温柔软性	5.0MPa 以上 160℃×168小时, 5.0MPa以上 300 % 以上 160℃×168小时, 200%以上 ― -40℃×4小时, 无裂缝	7.6MPa 9.6MPa 525％ 490％ 1.31 合格
电气特性	绝缘耐压体积电阻率诱电率	10 kV/mm 以上 ― ―	39.5 kV/mm（壁厚0.94mm） 7.8×10¹⁶Ω･cm 2.7
化学特性	吸水率阻燃性收缩开始温度/收缩完了温度	23℃×24小时 UL224 ALL TUBING FLAME TEST 合格 ―	0.45 合格 70℃／100 ℃

项目

特性值

代表值＊

机械特性

抗拉强度（老化前）
抗拉强度（老化后）
伸展率（老化前）
伸展率（老化后）
比重
低温柔软性

5.0MPa 以上
160℃×168小时, 5.0MPa以上
300 % 以上
160℃×168小时, 200%以上
―
-40℃×4小时, 无裂缝

7.6MPa
9.6MPa
525％
490％
1.31
合格

电气特性

绝缘耐压
体积电阻率
诱电率

10 kV/mm 以上
―
―

39.5 kV/mm（壁厚0.94mm）
7.8×10¹⁶Ω･cm
2.7

化学特性

吸水率
阻燃性

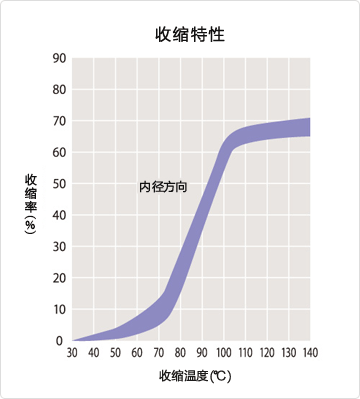

收缩开始温度/收缩完了温度

23℃×24小时
UL224 ALL TUBING FLAME TEST 合格
―

0.45
合格
70℃／100 ℃

＊非保证值

尺寸

尺寸（mm）	收缩前尺寸（mm）		收缩后尺寸（mm）		単位长度（最小值）（m）	母排尺寸推荐（mm）
尺寸（mm）	内径（最小值）	壁厚（名称）	内径（最大值）	壁厚（名称）	単位长度（最小值）（m）	方形母排L+T（最小～最大）	圆形母排R（最小～最大）
6/15	15.0	1.10	6.00	2.00	25	12～18	6.5～12.0
12/30	30.0	1.10	12.0	2.30	25	22～38	13.5～25.0
20/50	50.0	1.10	20.0	2.50	25	36～65	22.0～43.0
30/75	75.0	1.10	30.0	2.50	25	55～95	33.0～63.0
40/100	100.0	1.10	40.0	2.50	25	70～130	44.0～86.0
50/120	120.0	1.30	50.0	3.00	25	90～165	55.0～105.0
