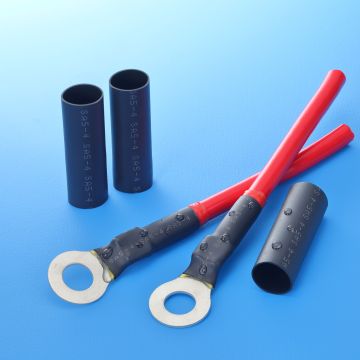

スミチューブSA5

■高倍率に収縮し「端子付き電線」、「電線とコネクター部等、段差の大きい部分」の防水保護が可能
■高温放置時に端子締結穴に接着剤が垂れにくい
■外層の機械的強度が高いため端子のエッジ部の裂けに強い
■難燃（塩素系難燃剤、特定臭素難燃剤（PBDE、PBB）不使用）
■植物性バイオマス原料15％を含みます

  • 防水性 二層
  • 難燃

用途

  • ■自動車・電子機器の端子付き電線の防水絶縁保護、機械的保護
    ■段差の大きい自動車部品・電子機器部品の防水処理
    注：使用条件に合わせて防水特性等を確認の上、ご使用ください。

製品詳細PDFダウンロード

基本仕様

製品分類 熱収縮チューブ
材質 外層：電子線架橋半硬質難燃性ポリオレフィン樹脂
内層：熱溶融性接着剤
難燃性 難燃

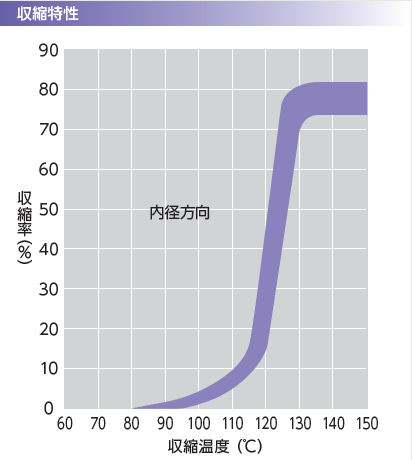

収縮温度 135℃以上
収縮率 75%以上
長さ変化率 ‐10％以上
規格 住友電工ファインポリマー仕様
マーキング（例） なし
柔軟性 半硬質
環境対応 RoHS
分野 自動車,建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）

ガソリン 軽油 潤滑油 アルコール 酸 アルカリ
○ ○ ○ ○ ○ △

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性 項目 特性値 代表値＊1
機械的特性 引張強さ＊2
伸び
熱衝撃
耐熱性
2％セカントモジュラス
ダイナミックカットスルー		 10.4MPa以上
300%以上
225℃×4時間、クラックなし
130℃×7日、クラックなし
225MPa以上
134N以上		 15.6MPa
536%
合格
合格
261MPa
229N
電気的特性 絶縁耐力
体積抵抗率		 15kV/mm以上
1.0×1012Ω・cm以上		 18.2kV/mm
4.4×1014Ω・cm
化学的特性 燃焼性 SAE J1128、70秒以内消炎 合格

＊1：保証値ではありません。 ＊2：引張強さは外層の断面積を使用し計算しています

サイズ

呼称サイズ（mm） 収縮前サイズ（mm） 収縮後サイズ（mm） 単長
（最小値）（m）		 マーキング
内容
内径（最小値） 肉厚＊（参考値） 内径（最大値） 肉厚＊（参考値） 内層肉厚（参考値）
7.6/1.7 7.6 0.6 1.7 1.4 0.85 1.2 SA5 1
9.0/2.3 9.0 0.6 2.3 1.4 0.85 1.2 SA5 2
11.6/2.5 11.6 0.8 2.5 1.99 1.37 1.2 SA5 3
17.8/4.4 17.8 0.8 4.5 2.41 1.37 1.2 SA5 4
24/8 24.0 1.1 8.0 2.5 1.45 1.2 SA5 24
30/10 30.0 1.1 10.0 2.5 1.45 1.2 SA5 30
  • ＊内層肉厚を含む
