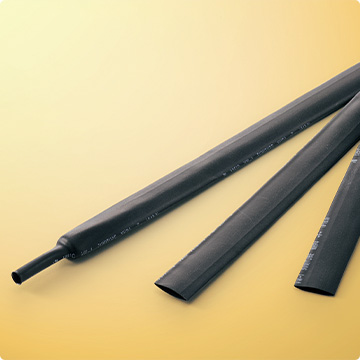

スミチューブNHR4

カタログNo.718

難燃性のハロゲンフリー薄肉チューブ　

■UL規格品
■薄肉、収縮時間短縮
■難燃（ハロゲン系難燃剤不使用）
■柔軟
✔RoHS10物質対応済み

製品分類	熱収縮チューブ
材質	電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性	難燃

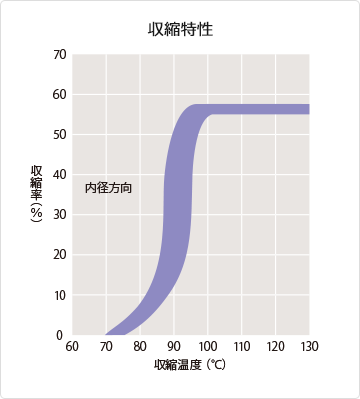

収縮温度	100℃以上
収縮率	50%以上
長さ変化率	-5±5%
連続使用可能温度	-55 〜 125℃
規格	UL224 　認定ファイルNo.E75077 　温度定格　125℃、電圧定格　300V、難燃グレード　VW-1
マーキング（例）	125℃ VW-1 SUMITUBE NHR4 -F- XXX ※XXX部分にはサイズが入ります
制作可能色	黒
柔軟性	柔軟
環境対応	ハロゲンフリー,RoHS,ELV
分野	建機,産機,エレクトロニクス

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
△	△	△	◎	○	○

ガソリン

軽油

潤滑油

アルコール

酸

アルカリ

△

◎

○

特性

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）熱衝撃低温曲げ	10.4MPa以上 158℃×7日、7.3MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし－30℃×1時間、クラックなし	11.9MPa 11.5MPa 510％ 460% 合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×10¹⁴Ω・cm以上	合格合格 16.0kV 合格 4.0×10¹⁵Ω・cm
化学的特性	銅腐食性燃焼性	湿度95％、温度23℃で24時間放置後 158℃×7日、腐食なし VW-1合格	合格 380％合格

項目

特性値

代表値＊

機械的特性

引張強さ　　（老化前）
引張強さ　　（老化後）
伸び　　　　（老化前）
伸び　　　　（老化後）
熱衝撃
低温曲げ

10.4MPa以上
158℃×7日、7.3MPa以上
200％以上
158℃×7日、100％以上
250℃×4時間、クラックなし
－30℃×1時間、クラックなし

11.9MPa
11.5MPa
510％
460%
合格
合格

電気的特性

耐電圧　　　（老化前）
耐電圧　　　（老化後）
絶縁破壊電圧（老化前）
絶縁破壊電圧（老化後）
体積抵抗率

AC2.5kV×60秒、破壊なし
158℃×7日、AC2.5kV×60秒、破壊なし
AC2.5kV以上
158℃×7日、残率50％以上で且つAC2.5kV以上
1.0×10¹⁴Ω・cm以上

合格
合格
16.0kV
合格
4.0×10¹⁵Ω・cm

化学的特性

銅腐食性

燃焼性

湿度95％、温度23℃で24時間放置後
158℃×7日、腐食なし
VW-1合格

合格
380％
合格

＊保証値ではありません

サイズ

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
呼称サイズ（mm）	内径	肉厚（参考値）	内径（最大値）	肉厚（最小値）	単長（最小値）（m）
1×0.1	1.40±0.20	0.10	0.50	0.20	200
1.5×0.1	1.90±0.20	0.10	0.75	0.20	200
2×0.1	2.30±0.20	0.10	1.00	0.20	200
2.5×0.15	2.90±0.20	0.15	1.25	0.25	200
3×0.15	3.30±0.30	0.15	1.50	0.25	200
3.5×0.15	3.80±0.30	0.15	1.75	0.25	200
4×0.15	4.40±0.30	0.15	2.00	0.25	200
5×0.15	5.50±0.30	0.15	2.50	0.25	100
6×0.15	6.5±0.4	0.15	3.00	0.28	100
7×0.15	7.5±0.4	0.15	3.50	0.28	50
8×0.15	8.5±0.4	0.15	4.00	0.28	50
9×0.15	9.5±0.4	0.15	4.50	0.28	50
10×0.15	10.5±0.5	0.15	5.00	0.28	50
