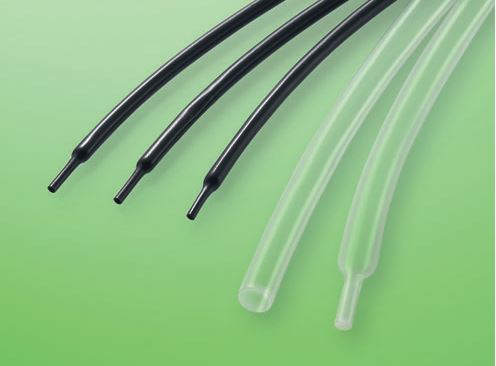

スミチューブKH200(TW)

フッ素系高耐熱高柔軟チューブ（長尺リール巻品）

■SAE及びUL規格品
■難燃
■透明
■薄肉
■高柔軟
■耐油性・耐薬品性に優れる
✔RoHS10物質対応済み

■電線端末、電線接続部、接続端子の絶縁、保護、補強
■高温や薬品、油類にさらされる電線、各種部品の保護
■各種ラベル類の電線への固定
■サーミスタ、抵抗、コンデンサ等の絶縁、保護
■航空、宇宙にてアウトガス性の要求される用途

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
◎	◎	◎	◎	◎	◎

ガソリン

軽油

潤滑油

アルコール

酸

アルカリ

◎

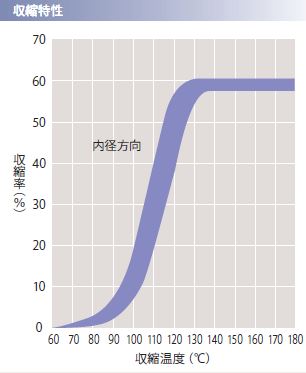

特性

特性	項目	特性値	代表値＊
機械的特性	引張強さ（老化前）伸び（老化前）伸び（老化後）比重低温柔軟性熱衝撃	10.3MPa以上 200%以上 250℃×7日、100%以上 2.0以下 -55℃×4時間、クラックなし 275℃×4時間、クラックなし	28.2MPa 414% 444% 1.9 合格合格
電気的特性	絶縁耐力体積抵抗率	15.7kV/mm以上 1.0×1011Ω･cm以上	29.6kV/mm 2.7×10¹⁴Ω･cm
化学的特性	吸水率銅腐食性耐液性引張強さ伸び絶縁耐力燃焼性（UL224）アウトガス性	23℃×24時間、0.50%以下 160℃×16時間、腐食なし SAE-AS23053規定の液に23℃×24時間浸漬後、 6.9MPa以上 100%以上 15.7kV/mm以上 VW-1合格 NASA SP-0022A	0.01% 合格 26.6MPa 422% 29.9kV/mm 合格合格

項目

特性値

代表値＊

機械的特性

引張強さ（老化前）
伸び（老化前）
伸び（老化後）
比重
低温柔軟性
熱衝撃

10.3MPa以上
200%以上
250℃×7日、100%以上
2.0以下
-55℃×4時間、クラックなし
275℃×4時間、クラックなし

28.2MPa
414%
444%
1.9
合格
合格

電気的特性

絶縁耐力
体積抵抗率

15.7kV/mm以上
1.0×1011Ω･cm以上

29.6kV/mm
2.7×10¹⁴Ω･cm

化学的特性

吸水率
銅腐食性
耐液性
引張強さ
伸び
絶縁耐力
燃焼性（UL224）
アウトガス性

23℃×24時間、0.50%以下
160℃×16時間、腐食なし
SAE-AS23053規定の液に23℃×24時間浸漬後、

6.9MPa以上
100%以上
15.7kV/mm以上
VW-1合格
NASA SP-0022A

0.01%
合格

26.6MPa
422%
29.9kV/mm
合格
合格

＊保証値ではありません

サイズ

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
呼称サイズ（inch）	内径（最小値）	肉厚（参考値）	内径（最大値）	肉厚（参考値）	リール巻
1/8	3.20	0.12	1.60	0.27±0.04	61
3/16	4.80	0.12	2.40	0.27±0.04	61
1/4	6.4	0.14	3.20	0.33±0.05	61
3/8	9.5	0.14	4.75	0.33±0.05	30.5
1/2	12.7	0.14	6.4	0.33±0.05	30.5
3/4 ＊	19.1	0.18	9.5	0.43±0.07	15.25
1 ＊	25.4	0.20	12.7	0.43±0.07	15.25

＊チューブ内面密着防止のため、離形紙を挿入しています。
