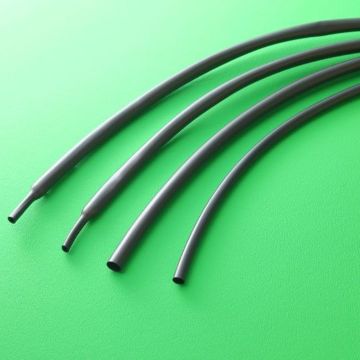

スミチューブFE3

スミチューブFE3

SAE規格品　柔軟・耐熱・耐薬品に優れる難燃熱収縮チューブ

■耐熱性　■耐油性
■柔軟性　■シリコンゴム以上の機械的強度
■難燃性

SAE

基本仕様

製品分類	熱収縮チューブ
材質	電子線架橋難燃フッ素ゴムエラストマー
難燃性	難燃

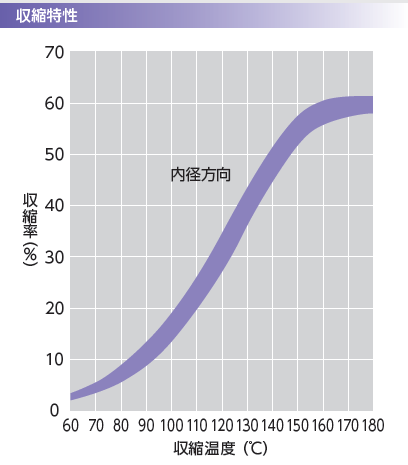

収縮温度	150℃以上
収縮率	50%以上
長さ変化率	0±20％
規格	SAE-AS23053/13
マーキング（例）	なし
柔軟性	柔軟
環境対応	RoHS
分野	自動車,航空／軍需

耐油性・耐薬品性（室温）

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
◎	◎	◎	◎	◎	◎

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性

項目

特性値

代表値＊

機械的特性

引張強さ（老化前）
　　　　（老化後）

伸び　　（老化前）
　　　　（老化後）

低温衝撃

熱衝撃

8.2Mpa以上
250℃×7日、8.2Mpa以上

250％以上
250℃×7日、200％以上

‐40℃、クラックなし

300℃×4時間、クラックなし

12.8Mpa
11.2Mpa

542％
448％

合格

合格

電気的特性

絶縁耐力

体積抵抗力

7.9kV/mm以上

1.0×10⁹Ω・cm以上

23.6kV/mm

2.5×10¹⁴Ω・cm以上

化学的特性

吸水率

耐液性
　引張強さ
　伸び

燃焼性

23℃×4時間、0.50％以下

規定の液に24℃×24時間浸漬後
　8.2Mpa以上
　250％以上

ASTM D2671 Procedure A

0.08%

12.8Mpa
525%

合格

＊保証値ではありません

サイズ

　　

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（ｍ）
呼称サイズ（inch）	内径（最小値）	肉厚（参考値）	内径（最大値）	肉厚	単長（最小値）（ｍ）
1/8	3.20	0.40	1.60	0.80±0.18	30.5
3/16	4.80	0.45	2.40	0.90±0.18	30.5
1/4	6.4	0.45	3.20	0.90±0.18	30.5
3/8	9.5	0.45	4.80	0.90±0.18	30.5
1/2	12.7	0.45	6.4	0.90±0.18	30.5
3/4	19.1	0.55	9.5	1.10±0.28	30.5
1	25.4	0.60	12.7	1.20±0.28	30.5
