イラックススリーブSBI300

ブスバーの絶縁保護用厚肉チューブ（24ｋV以下）

■難燃性が高く、自己消火性を有する
■配電盤内での連続使用に対応する耐熱性を有する
■肉厚が厚く、絶縁性、耐衝撃性が良好
■柔軟性があり、屈曲したブスバーへの被覆も可能
■被覆後、曲げることも可能
✔RoHS10物質対応済み

製品分類	熱収縮チューブ
材質	電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性	難燃

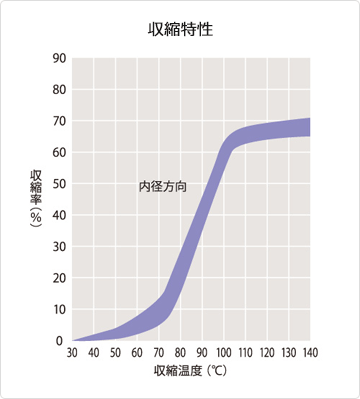

収縮温度	115℃以上
収縮率	60%以上
長さ変化率	-15℃以上
連続使用可能温度	-40 〜 120℃
規格	SFP
マーキング（例）	SUMITOMO IRRAX SLEEVE SBI300 XX/YY HF(XX/YY: 呼称サイズ)
制作可能色	赤
柔軟性	柔軟
環境対応	ハロゲンフリー,RoHS,ELV
分野	産機,エレクトロニクス,電力・通信

特性

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）比重低温柔軟性	5.0MPa 以上 160℃×168時間、5.0MPa以上 300 % 以上 160℃×168時間、200%以上 ― －40℃×4時間、クラックなし	7.6MPa 9.6MPa 525％ 490％ 1.31 合格
電気的特性	絶縁耐力体積抵抗率誘電率	10 kV/mm 以上 ― ―	39.5 kV/mm（肉厚0.94mm） 7.8×10¹⁶Ω･cm 2.7
化学的特性	吸水率難燃性	23℃×24時間 UL224 ALL TUBING FLAME TEST 合格	0.45 合格

項目

特性値

代表値＊

機械的特性

引張強さ　　（老化前）
引張強さ　　（老化後）
伸び　　　　（老化前）
伸び　　　　（老化後）
比重
低温柔軟性

5.0MPa 以上
160℃×168時間、5.0MPa以上
300 % 以上
160℃×168時間、200%以上
―
－40℃×4時間、クラックなし

7.6MPa
9.6MPa
525％
490％
1.31
合格

電気的特性

絶縁耐力
体積抵抗率
誘電率

10 kV/mm 以上
―
―

39.5 kV/mm（肉厚0.94mm）
7.8×10¹⁶Ω･cm
2.7

化学的特性

吸水率
難燃性

23℃×24時間
UL224 ALL TUBING FLAME TEST 合格

0.45
合格

＊保証値ではありません

サイズ

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）	推奨適応ブスバー（mm）
呼称サイズ（mm）	内径（最小値）	肉厚（呼称）	内径（最大値）	肉厚（呼称）	単長（最小値）（m）	角ブスバーL+T（最小～最大）	丸ブスバーR（最小～最大）
6/15	15.0	1.10	6.00	2.00	25	12～18	6.5～12.0
12/30	30.0	1.10	12.0	2.30	25	22～38	13.5～25.0
20/50	50.0	1.10	20.0	2.50	25	36～65	22.0～43.0
30/75	75.0	1.10	30.0	2.50	25	55～95	33.0～63.0
40/100	100.0	1.10	40.0	2.50	25	70～130	44.0～86.0
50/120	120.0	1.30	50.0	3.00	25	90～165	55.0～105.0
