スミチューブR

SAE規格品 ゴムの柔軟性をもつ難燃熱収縮チューブ

■ SAE規格品
■ ゴム状の弾性を持ち高柔軟
■ 難燃
■ 耐油性に優れる
✔RoHS10物質対応済み

  • SAE
  • 防水性 一層
  • 難燃

用途

  • ■ローラーのゴムライニングの代替
    ■柔軟性が要求される電線、電気部品の絶縁、保護、補強
    ■キャブタイヤケーブルの接続部絶縁
    ■口出しリード線の座屈防止

製品詳細PDFダウンロード

基本仕様

製品分類 熱収縮チューブ
材質 電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性 難燃

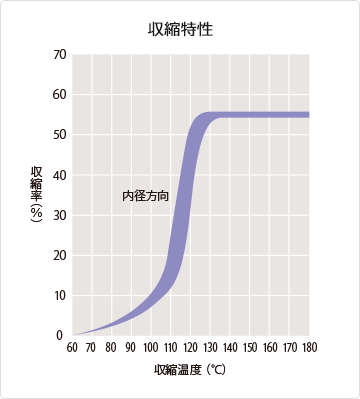

収縮温度 130℃以上
収縮率 50%以上
長さ変化率 -10%以上
連続使用可能温度 -70 〜 120℃
規格 SAE-AS23053/1 Class 2
マーキング(例) なし
制作可能色
柔軟性 高柔軟
環境対応 RoHS,ELV
分野 航空/軍需,建機,産機,エレクトロニクス

耐油性・耐薬品性(室温)

ガソリン 軽油 潤滑油 アルコール アルカリ

:非常に優れている :すぐれている :使用に際し、注意が必要

特性

特性 項目 特性値 代表値*
機械的特性 引張強さ  (老化前)
伸び    (老化前)
伸び    (老化後)
低温柔軟性
熱衝撃
10.4MPa以上
225%以上
121℃×7日、175%以上
-70℃×4時間、クラックなし
200℃×4時間、クラックなし
16.0MPa
495%
430%
合格
合格
電気的特性 絶縁耐力  (老化前)
絶縁耐力  (老化後)
体積抵抗率
11.8kV/mm以上
121℃×7日、11.8kV/mm以上
1.0×1011Ω・cm以上
25.0kV/mm
23.5kV/mm
3.1×1014Ω・cm
化学的特性 銅腐食性
耐液性
  引張強さ
  伸び
  絶縁耐力
燃焼性
150℃×16時間、腐食なし
SAE-AS23053規定の液に23℃×24時間浸漬後
6.9MPa以上
175%以上
9.8kV/mm以上
ASTM D2671 Procedure A
合格

12.2MPa
433%
23.0kV/mm
合格

*保証値ではありません

サイズ

呼称サイズ(inch) 収縮前サイズ(mm) 収縮後サイズ(mm) 単長(最小値)(m)
内径(最小値) 肉厚(参考値) 内径(最大値) 肉厚 リール巻
1/4 6.4 0.45 3.20 0.89±0.25 61
3/8 9.5 0.55 4.75 1.01±0.25 30.5
1/2 12.7 0.60 6.4 1.22±0.38 30.5
3/4 19.1 0.70 9.5 1.45±0.38 30.5
1 25.4 0.90 12.7 1.78±0.51 30.5
1-1/2 31.8 1.00 15.9 2.20±0.51 30.5
1-1/4 38.1 1.20 19.1 2.41±0.51 30.5
1-3/4 44.5 1.30 22.2 2.71±0.51 30.5
2 50.8 1.30 25.4 2.79±0.51 30.5
