スミチューブO2C

カタログNo.942,840

熱溶融性の接着剤付きチューブ
防水・防食用途に使用

■接着剤の厚みが、スミチューブW3Cより薄肉
■金属、ポリエチレン、PVCに対し接着性を有し、防水加工が可能
■パイプ形状の被覆物体の固定、防水加工に効果的
■柔軟
■透明品あり
✔RoHS10物質対応済み

  • 防水性 二層
  • 非難燃

用途

  • ■各種パイプ類の防水、防食
    ■電子部品の防水
    ■電線接続部の絶縁保護
    注: 使用条件に合わせて防水特性等を確認の上、ご使用ください。

製品詳細PDFダウンロード

基本仕様

製品分類 熱収縮チューブ
材質 外層:電子線架橋軟質ポリオレフィン樹脂
内層:熱溶融性接着剤
難燃性 非難燃

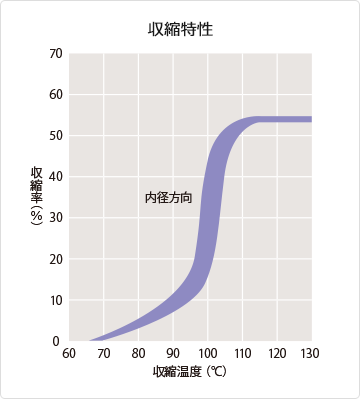

収縮温度 115℃以上
収縮率 50%以上
長さ変化率 -15%以上
連続使用可能温度 -55 〜 105℃
規格 住友電工ファインポリマー仕様(仕様書番号R4-8592)
マーキング(例) なし
制作可能色 黒,透明
柔軟性 柔軟
環境対応 RoHS,ELV
分野 自動車,建機,産機,エレクトロニクス

耐油性・耐薬品性(室温)

ガソリン 軽油 潤滑油 アルコール アルカリ

:非常に優れている :すぐれている :使用に際し、注意が必要

特性

特性 項目 特性値 代表値*1
機械的特性 引張強さ*2  (老化前)
引張強さ*2  (老化後)
伸び      (老化前)
伸び      (老化後)
10.4MPa以上
136℃×7日、7.3MPa以上
200%以上
136℃×7日、100%以上
16.0MPa
14.2MPa
562%
500%
電気的特性 耐電圧
体積抵抗率
AC2.5kV×60秒、破壊なし
1.0×1014Ω・cm以上
合格
1.6×1016Ω・cm
化学的特性 銅腐食性
燃焼性
121℃×16時間、腐食なし
非難燃
合格

*1:保証値ではありません *2:引張強さは、外層の断面積を使用し計算しています

サイズ

ミリサイズ
呼称サイズ(mm) 収縮前サイズ(mm) 収縮後サイズ(mm) 単長
(最小値)(m)
内径(最小値) 肉厚*(参考値) 内径(最大値) 肉厚*(参考値) 内層肉厚(参考値)
2×0.3 2.00 0.30 1.00 0.60 0.20 1
3×0.3 3.00 0.30 1.50 0.60 0.20 1
4×0.3 4.00 0.30 2.00 0.60 0.20 1
5×0.3 5.00 0.30 2.50 0.60 0.20 1
6×0.35 6.0 0.35 3.00 0.70 0.20 1
7×0.35 7.0 0.35 3.50 0.70 0.20 1
8×0.35 8.0 0.35 4.00 0.70 0.20 1
9×0.35 9.0 0.35 4.50 0.70 0.20 1
10×0.35 10.0 0.35 5.00 0.70 0.20 1



インチサイズ
呼称サイズ(mm) 収縮前サイズ(mm) 収縮後サイズ(mm) 単長
(最小値)(m)
内径(最小値) 肉厚*(参考値) 内径(最大値) 肉厚*(参考値) 内層肉厚(参考値)
1/8 3.20 0.40 1.60 0.70 0.20 1.22
3/16 4.80 0.40 2.40 0.70 0.20 1.22
1/4 6.4 0.40 3.20 0.75 0.20 1.22
3/8 9.5 0.40 4.80 0.75 0.20 1.22
1/2 12.7 0.40 6.4 0.75 0.20 1.22
3/4 19.1 0.45 9.5 0.90 0.20 1.22
1 25.4 0.55 12.7 1.10 0.20 1.22
  • *内層肉厚を含む
