スミチューブB

カタログNo.815

主に自動車用途に使用される難燃チューブ

■難燃
(塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用)
✔RoHS10物質対応済み

  • 防水性 一層
  • 難燃

用途

  • ■自動車部品、ハーネスの絶縁、保護
    ■電線端末、電線接続部の絶縁、保護、補強
    ■各種パイプ類の防食、電食防止

製品詳細PDFダウンロード

基本仕様

製品分類 熱収縮チューブ
材質 電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性 難燃

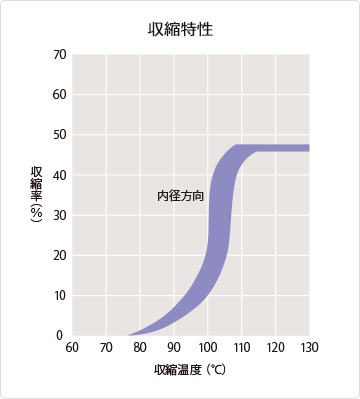

収縮温度 115℃以上
収縮率 約40%
長さ変化率 -15%以上
連続使用可能温度 -45 〜 120℃
規格 住友電工ファインポリマー仕様(仕様書番号R4-0380)
マーキング(例) なし
制作可能色 黒,茶,赤,橙,黄,緑,青,紫,白(色調はパステル調)
例)黒色は灰色がかった黒
柔軟性 柔軟
環境対応 RoHS,ELV
分野 自動車

耐油性・耐薬品性(室温)

ガソリン 軽油 潤滑油 アルコール アルカリ

:非常に優れている :すぐれている :使用に際し、注意が必要

特性

特性 項目 特性値 代表値*1
機械的特性 引張強さ
伸び
比重
硬度(ショアーD)
10.4MPa以上
200%以上

18.6MPa
454%
1.03
42
電気的特性 耐電圧
体積抵抗率
AC2.5kV×60秒、破壊なし
1.0×1014Ω・cm以上
合格
1.1×1017Ω・cm
化学的特性 吸水率
燃焼性
23℃×24時間、0.30%以下
FMVSS法*2
0.15%
合格

*1:保証値ではありません *2:FMVSSは、米国自動車規格であるFederal Motor Vehicle Safety Standardの頭文字を取ったものです

サイズ

呼称サイズ(mm) 収縮前サイズ(mm) 収縮後サイズ(mm) 単長(最小値)(m)
内径 肉厚(参考値) 内径(最大値) 肉厚(最小値) 切断品 リール巻
2×0.3 2.40±0.30 0.30 1.20 0.40 1 200
2.5×0.3 2.90±0.30 0.30 1.50 0.50 1 200
3×0.3 3.40±0.30 0.30 1.80 0.50 1 200
3.5×0.3 3.90±0.30 0.30 2.00 0.50 1 100
4×0.3 4.40±0.30 0.30 2.30 0.50 1 100
5×0.3 5.40±0.30 0.30 2.90 0.50 1 100
6×0.3 6.4±0.3 0.30 3.50 0.50 1 50
7×0.3 7.4±0.3 0.30 4.20 0.50 1 50
8×0.3 8.4±0.3 0.30 4.70 0.50 1 50
10×0.3 10.6±0.4 0.30 6.00 0.50 1 50
11×0.4 11.6±0.4 0.40 7.0 0.65 1 50
12×0.4 12.6±0.4 0.40 8.0 0.65 1 50
13×0.4 13.6±0.4 0.40 8.5 0.65 1 50
14×0.4 14.6±0.5 0.40 9.0 0.65 1 50
15×0.4 15.6±0.5 0.40 10.0 0.65 1 50
16×0.4 16.6±0.5 0.40 11.0 0.65 1 50
18×0.4 18.6±0.5 0.40 12.0 0.65 1 50
20×0.4 20.5±0.5 0.40 13.0 0.70 1 50
22×0.4 22.5±0.5 0.40 14.0 0.70 1 50
25×0.4 25.5±0.5 0.40 15.0 0.70 1 50
