イラックススリーブSNHM

鉄道分野などにも使用される
厚肉でハロゲンフリーの
ゴム系粘着材付き難燃チューブ

■社団法人日本鉄道車両機械技術協会 鉄道車両用材料燃焼試験で「難燃性」
(車材燃試64-386)に該当
■EN45545-2に適合
■ハロゲン系難燃剤を含まない為、低有害・低腐食ガス性
■低発煙性で燃焼時、避難時の視野確保や退避時間の確保に有効
■ゴム系粘着剤を使用している為、金属・プラスチック・ゴム等に強く粘着し、
ヒートサイクルや振動に対しても安定した防水・防食性を確保
■屋外の使用にも耐候性有り
✔RoHS10物質対応済み

  • 防水性 二層
  • 難燃

用途

  • ■鉄道車両・船舶用ケーブルの端末保護、コネクタ部保護、電線管端部防水
    ■ビル・地下鉄・トンネル等、地下構造物内ケーブルの端末・接続部保護
    ■ヒートサイクル・振動が加わる機器に接続されるケーブルの端末防水処理

製品詳細PDFダウンロード

基本仕様

製品分類 熱収縮チューブ
材質 電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性 難燃

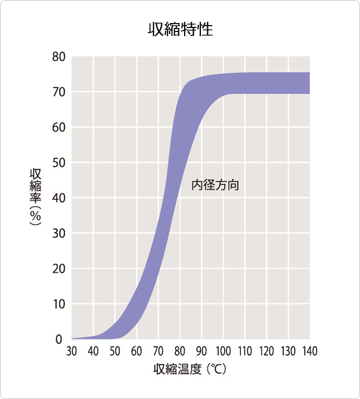

収縮温度 110℃以上
収縮率 50%以上
長さ変化率 -15%以上
連続使用可能温度 -30 〜 105℃
規格 SFP
マーキング(例) なし
制作可能色
柔軟性 柔軟
環境対応 ハロゲンフリー,RoHS,ELV
分野 建機,産機,エレクトロニクス

特性

特性 項目 特性値 代表値*1
機械的特性 引張強さ*2  (老化前)
引張強さ*2  (老化後)
伸び      (老化前)
伸び      (老化後)
低温曲げ
硬度(ショアーD)
7.8 MPa 以上
140℃×168時間、残率70%以上
200 % 以上
140℃×168時間、100%以上
-30℃×1時間、クラックなし
11.3 MPa
96 %
530 %
320 %
合格
42
電気的特性 体積抵抗率 1.0×1012Ω・cm以上 8.0×1014Ω・cm
化学的特性 耐候性
  ウエザオメーター暴露試験


鉄道車両用材料燃焼試験
酸素指数
銅鏡腐食性( 175℃×16 時間)
EN45545-2(R22,HL3)
 酸素指数
 煙密度
 煙毒性





難燃性

腐食なし



32%以上
150以下
0.75以下


4000時間後、引張強さ残率98%
4000時間後、伸び残率72%

難燃性
26
合格



37.4%
51.16
0.05

*1:保証値ではありません *2:引張強さは外層の断面積を使用し計算しています

サイズ

呼称サイズ(mm) 収縮前サイズ(mm) 収縮後サイズ(mm) 単長(最小値)(mm)
内径(最小値) 内径*(最大値) 肉厚*(参考値)
7/25-900 23.0 7.0 1.50 900
11/25-900 25.0 11.0 1.70 900
16/40-900 40.0 16.0 1.70 900
20/50-900 50.0 20.0 1.70 900
24/65-900 65.0 24.0 2.30 900
28/75-900 75.0 28.0 2.30 900
32/85-900 85.0 32.0 2.30 900
33/110-900 110.0 33.0 2.00 900
55/150-900 150.0 55.0 3.00 900
  • *外層材のみの値
